В данном блоке показаны взрывные схемы котлов NAVIEN ACE COAXIAL.
Здесь вы найдете список запчастей с ценами на котлы Navien ACE, а также инструкции с кодами ошибок.
Здесь вы найдете список запчастей с ценами на котлы Navien ACE, а также инструкции с кодами ошибок.
Схема котла NAVIEN ACE COAXIAL

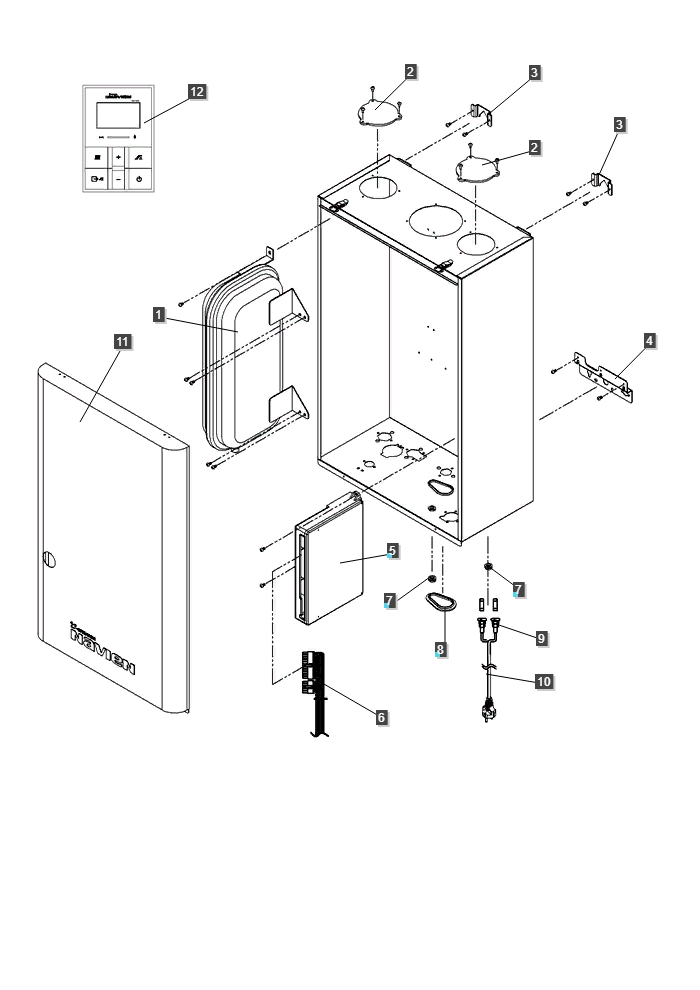

корпус и блок управления
.png)
| 1 | 30003945E | Расширительный бак |
| 2 | 20007484A | Заглушка воздухозаборного отверстия |
| 3 | 20007609A | Кронштейн крепления котла верхний |
| 4 | 20007643B | Кронштейн крепления котла нижний |
| 4 | 20007652B | Кронштейн крепления котла нижний |
| 4 | 20007653B | Кронштейн крепления котла нижний |
| 5 | 30010973A | Блок управления (контроллер) |
| 6 | 30003000C | Жгут кабельный в сборе с коннектором |
| 7 | 20006973B | Резиновое кольцо |
| 8 | 20006938B | Заглушка крана подпитки гидроузла |
| 9 | 20006665A | Предохранитель |
| 10 | 30003098A | Электрокабель в сборе с вилкой |
| 11 | 30008147A | Панель котла лицевая |
| 11 | 30001974A | Панель котла лицевая |
| 11 | 30001975A | Панель котла лицевая |
| 12 | 30000600A | Пульт управления |

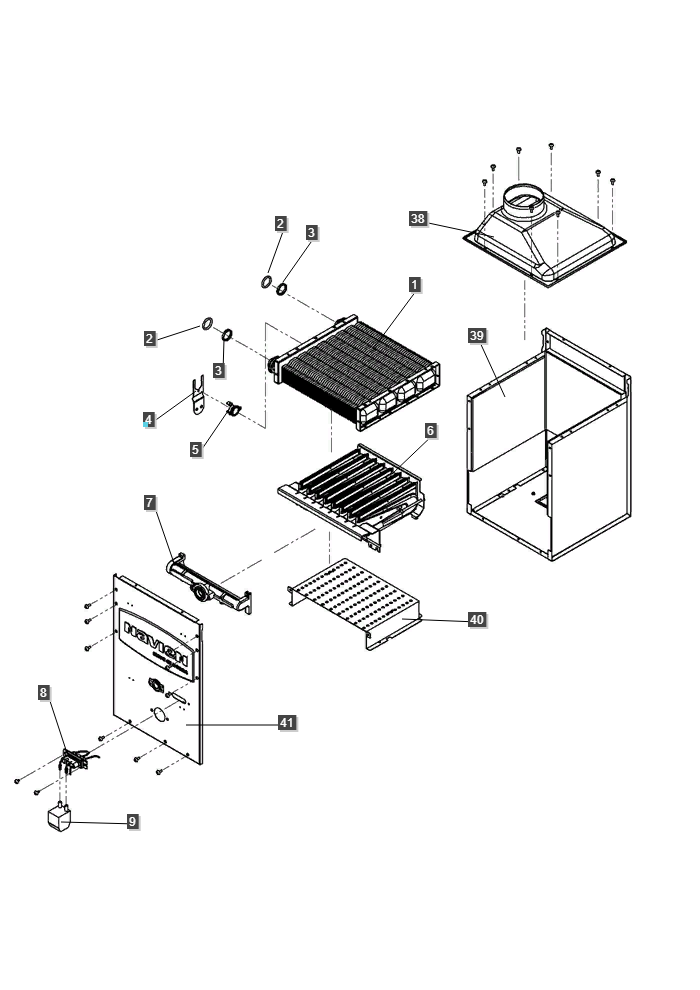

Камера сгорания
.png)
| 1 | 30010275A | Теплообменник основной |
| 1 | 30005049A | Теплообменник основной |
| 2 | 20021730B | Кольцо уплотнительное металлическое |
| 3 | 20006994A | Кольцо уплотнительное "O-RING" |
| 4 | 20007166B | Скоба крепления |
| 5 | 30002564A | Термостат биметаллический возвратный |
| 6 | 30003231A | Горелка в сборе |
| 6 | 30003358A | Горелка в сборе |
| 7 | 30003318A | Коллектор с форсунками NG |
| 7 | 30003320A | Коллектор с форсунками NG |
| 8 | 30003875C | Электроды розжига и ионизации |
| 9 | 30002474C | Трансформатор розжига |
| 38 | 30003863A | Коллектор дымовых газов |
| 38 | 30003864A | Коллектор дымовых газов |
| 39 | 30003351G | Камера сгорания в сборе |
| 39 | 30003352G | Камера сгорания в сборе |
| 40 | 30003355A | Рассекатель воздушного потока |
| 40 | 30003308A | Рассекатель воздушного потока |
| 41 | 30003339D | Покрытие камеры сгорания |
| 41 | 30003338D | Покрытие камеры сгорания |

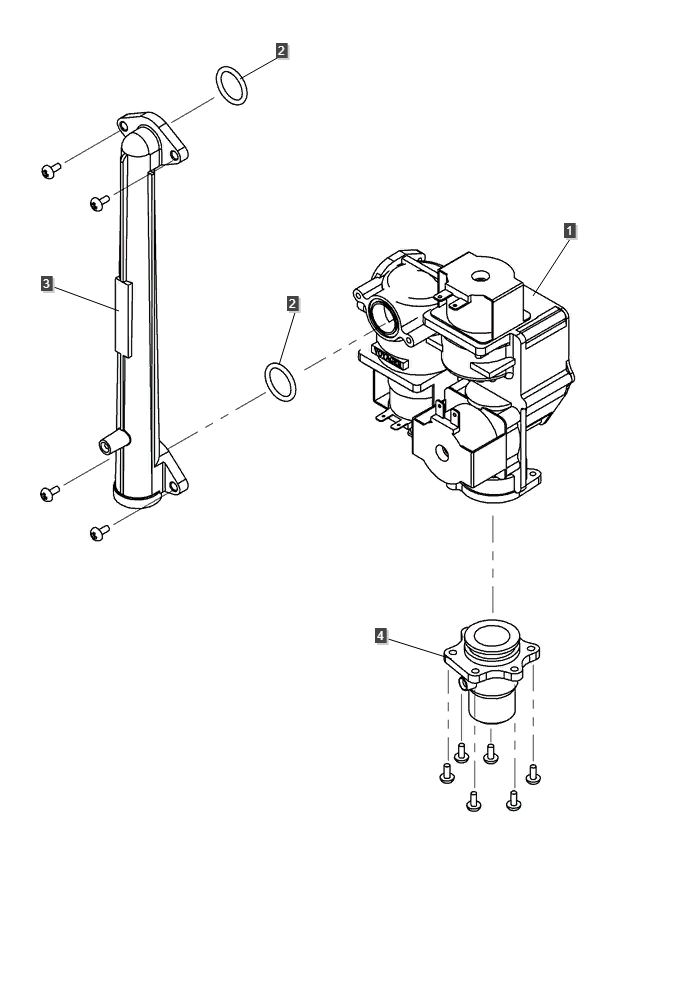

Газовая группа
.png)
| 1 | 30002197A | Арматура газовая в сборе |
| 2 | 20006929A | Кольцо уплотнительное "O-RING" |
| 3 | 30003897D | Трубка газоподводящая |
| 4 | 30003625B | Патрубок-адаптор соеденительный |
| 4 | 30003580A | Патрубок-адаптор соеденительный |

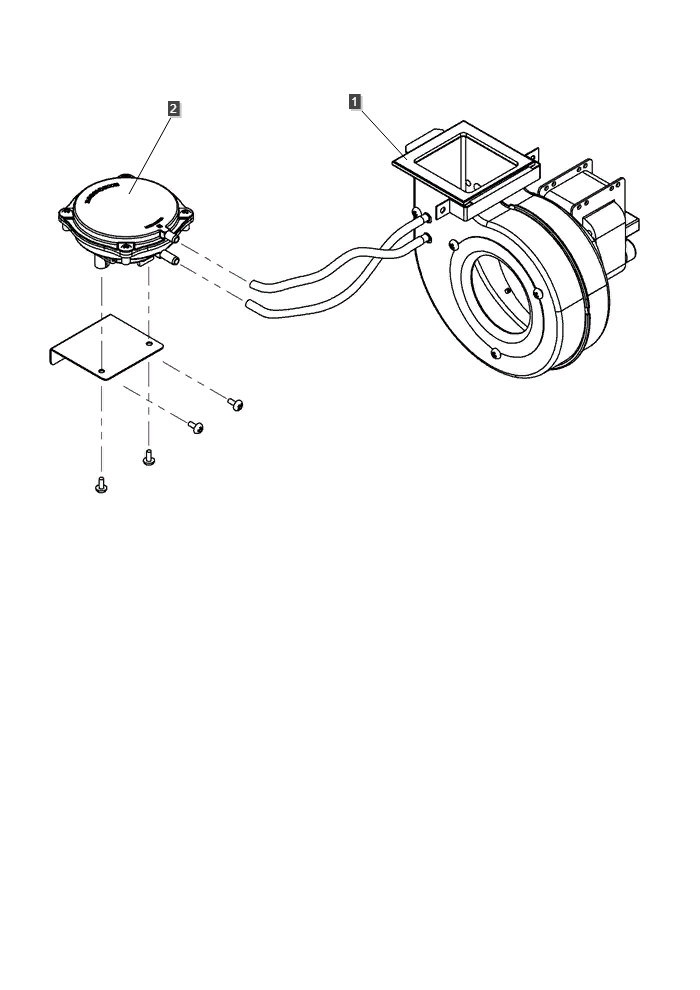

Вентилятор
.png)
| 1 | 30005562C | Вентилятор |
| 2 | 30000660A | Датчик давления воздуха APS |

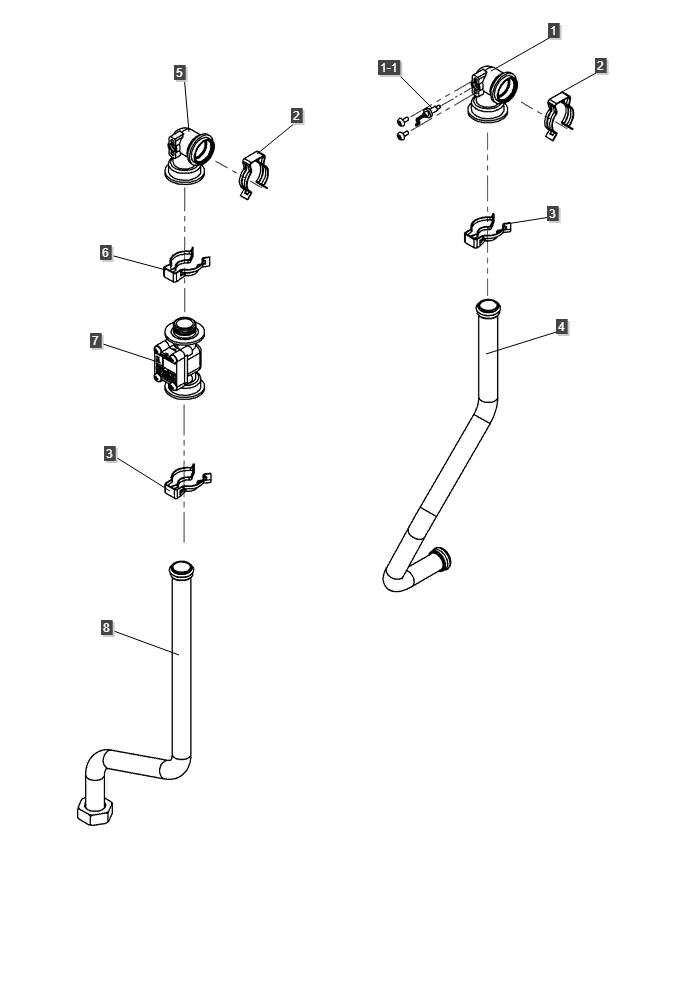

Гидроарматура и датчик протока системы ОВ
.png)
| 1 | 20007899C | Фитинг угловой контура отопления |
| 1-1 | 30013436A | Датчик температуры |
| 2 | 20007878A | Зажим-фиксатор "клипса" |
| 3 | 20007868A | Зажим-фиксатор "клипса" |
| 4 | 30003671B | Трубка ОВ - выход |
| 4 | 30003678B | Трубка ОВ - выход |
| 5 | 20007871B | Фитинг угловой контура отопления |
| 5 | 20007899C | Фитинг угловой контура отопления |
| 6 | 20007739A | Зажим-фиксатор "клипса" |
| 7 | 30002724C | Датчик потока ОВ |
| 8 | 30003670B | Трубка ОВ - вход |
| 8 | 30003676B | Трубка ОВ - вход |
Гидроарматура ОВ
.png)

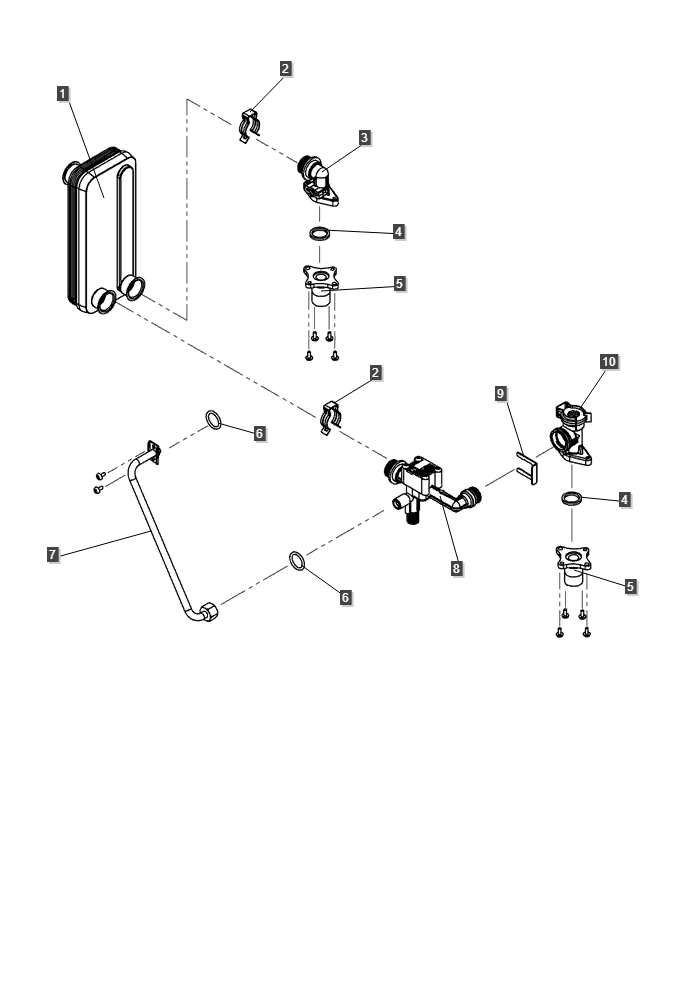

Гидроарматура и теплообменник ГВС
.png)
| 1 | 30004995A | Теплообменник ГВС |
| 1 | 30004997A | Теплообменник ГВС |
| 1 | 30005005A | Теплообменник ГВС |
| 2 | 20007835A | Зажим-фиксатор "клипса" |
| 3 | 30003628F | Фитинг угловой контура ГВС |
| 4 | 20006852A | Кольцо уплотнительное |
| 5 | 20007751A | Патрубок-адаптор контура ГВС |
| 6 | 20006963A | Кольцо уплотнительное "O-RING" |
| 7 | 30003907B | Трубка подпитки |
| 7 | 30003908B | Трубка подпитки |
| 8 | 30002725D | Гидроузел датчика протока ГВС |
| 8 | 30002726D | Гидроузел датчика протока ГВС |
| 9 | 20007732B | Скоба-фиксатор S |
| 10 | 30003673E | Патрубок-адаптор ГВС |
