Взрывная схема котла Navien Deluxe C и инструкции с кодами ошибок

На нашем сайте вы найдете взрывные схемы котлов NAVIEN DELUXE C 13, 16, 20, 24 и 35 кВт.
Здесь вы найдете список запчастей с ценами на котлы Navien Deluxe Comfort, а также инструкции с кодами ошибок.

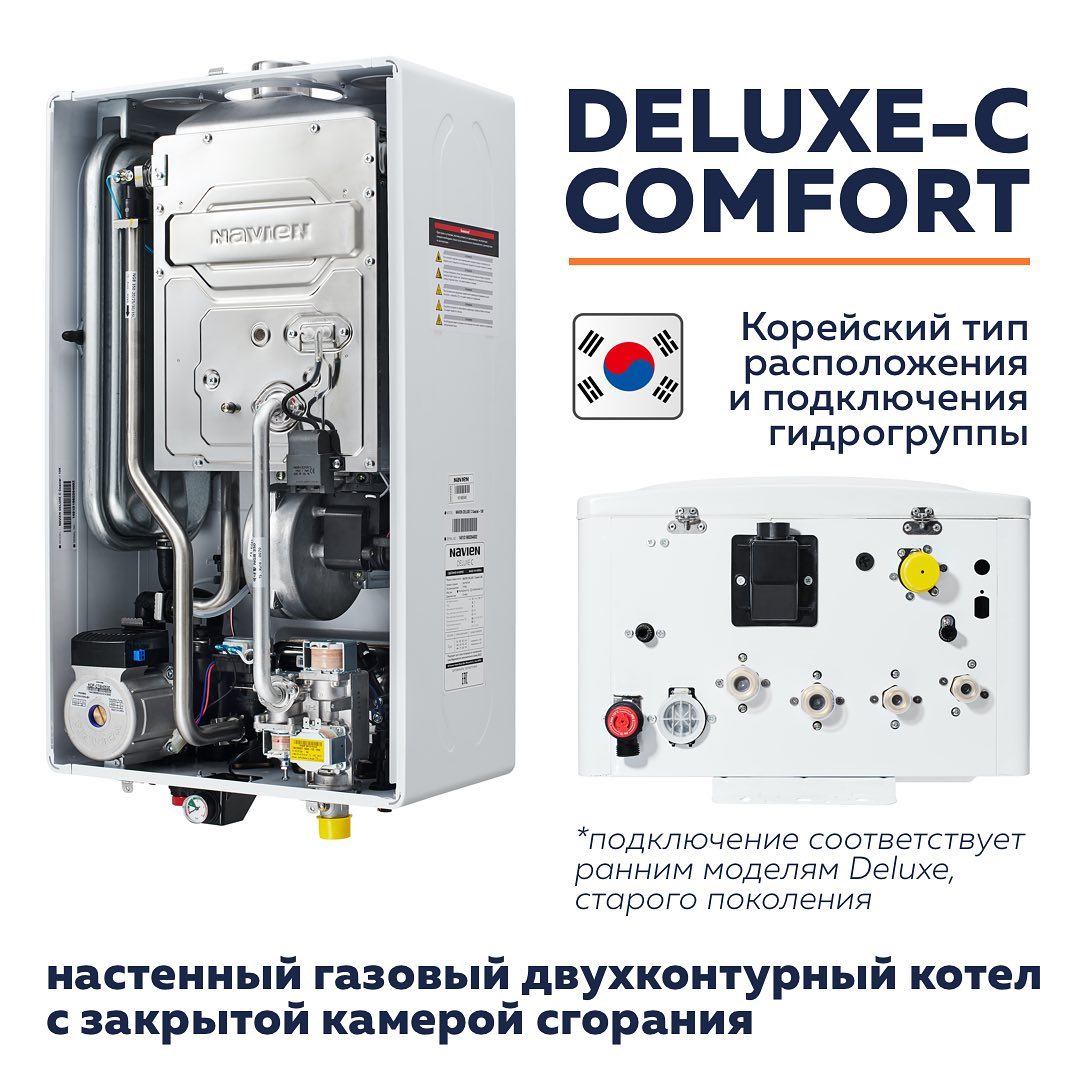

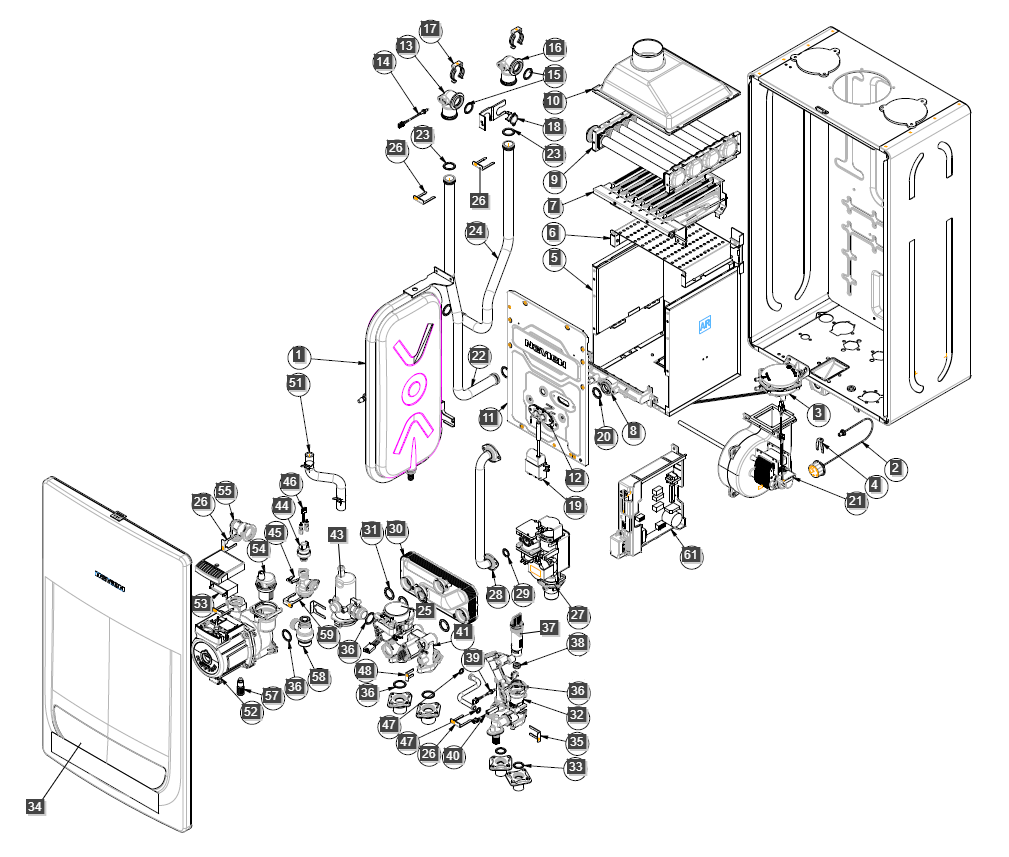

Схема котла Navien Deluxe C 13, 16, 20, 24, 35 кВт

1	30020196B	Расширительный бак 13K, 16K, 20K, 24K
1	30003945E	Расширительный бак 35k
2	30020258A	Манометр
3	30021100A	Датчик давления воздуха
4	20043053A	Скоба-фиксатор трубки манометр
5	30020328A	Камера сгорания в сборе,NGB350-24
5	30020349A	Камера сгорания в сборе,NGB350-35
6	30020959A	Рассекатель воздушного потока,NGB350-24K
6	30020960A	Рассекатель воздушного потока,NGB350-35K
7	30020330A	Горелка бунзена DELUXE S 24K
7	30003384A	Горелка в сборе
8	30021158A	Коллектор NGB350-24K,LNG,Ø1.60
8	30021159A	Коллектор NGB350-35K,LNG,Ø1.86
9	30020388A	Теплообменник основной 24 NGB3
9	30020498A	Теплообменник основной 35 NGB3
10	30020327A	Коллектор дымовых газов NGB350-24K
10	30020348A	Коллектор дымовых газов NGB350-35K
11	30020329A	Покрытие камера сгорания DELUX
11	30020351A	Покрытие камеры сгорания DELUX
12	30022103A	Электроды розжига и ионизации
13	30017012A	Выходной адаптер теплообменникаNCB351/550
14	30010295A	Датчик температуры нагрева
15	20027347A	Кольцо уплотнительное "О-RING"
16	20027160A	Адаптер угловой
17	20007878A	Зажим-фиксатор "КЛИПСА"
18	30002577A	Датчик по перегреву
19	30021167A	Трансформатор розжига NGB350
20	20006929A	Кольцо уплотнительное "O-RING"
21	20007878A	Зажим-фиксатор "КЛИПСА"
21	30021105A	Вентилятор
21	30021106A	Вентилятор
22	30021760A	Теплообменник выходная труба
23	20003022A	Кольцо уплотнительное "О-RING"
24	30021759A	Адаптер входа Н/E
25	30013136A	Трехходовой клапан
26	20007733B	Скоба-фиксатор
27	30010588B	Арматура газовая
28	30021750A	Газовая труба в сборе
29	20024806A	Кольцо уплотнительное "O-RING"
30	30013792A	Теплообменник ГВС,10/13K
30	30013798A	Теплообменник ГВС, 25/30K
30	30013806A	Теплообменник ГВС ,35K
31	20029645A	Кольцо уплотнительное "О-RING"
32	30022050A	Патрубок адаптер ГВС
32	30023508A	Патрубок адаптер ГВС
33	20006953A	Кольцо уплотнительное
34	30023491A	Датчик температуры ГВС, DELUXE C-24K
34	30023247A	Датчик температуры ГВС, DELUXE C-35K
35	20007732B	Скоба-фиксатор S
36	20027348A	Кольцо уплотнительное "O-RING"
37	30023133A	Клапан ограничения потока
38	30011194A	Клапан протока 9L
38	30012083A	Клапан протока 13L
39	30015178A	Датчик температуры ГВС
40	30010399A	Геркон DELUXE S
41	30021964A	Обратная труба
43	30018927A	Гидроузел с фильтром
44	30014860A	Датчик давления EQB 08-24HW
45	20046377A	Скоба-фиксатор S
46	30018897A	Кабель NCB351/550
47	20006963A	Кольцо уплотнительное "O-RING"
48	20034617A	Скоба-фиксатор
51	30021838A	Соединительный шланг расширительного бак
52	30022722A	Циркуляционный насос
53	20001460A	Конденсатор
54	30015225A	NCB-E Воздухоотводчик (GRUNDFOS)
55	20044645A	Aдаптер
57	30008630D	Сливная пробка (DRAIN PLUG)
58	30002251A	Сбросной предохранительный клапан
59	20007736B	Скоба-фиксатор
60	30023447A	Кабель
60	30023448A	Кабель
61	30020390C	Контроллер (Блок управления) GBC105L-RU,NGB350
61	30021004C	Контроллер (Блок управления) GBC105BL-RU,NGB350
62	30021088A	Пульт управления
