Взрывная схема котла Navien EQB и инструкции с кодами ошибок

На нашем сайте вы найдете взрывные схемы котлов NAVIEN EQB-08HW 8кВт.
Здесь вы найдете список запчастей с ценами на котлы Navien EQB, а также инструкции с кодами ошибок.

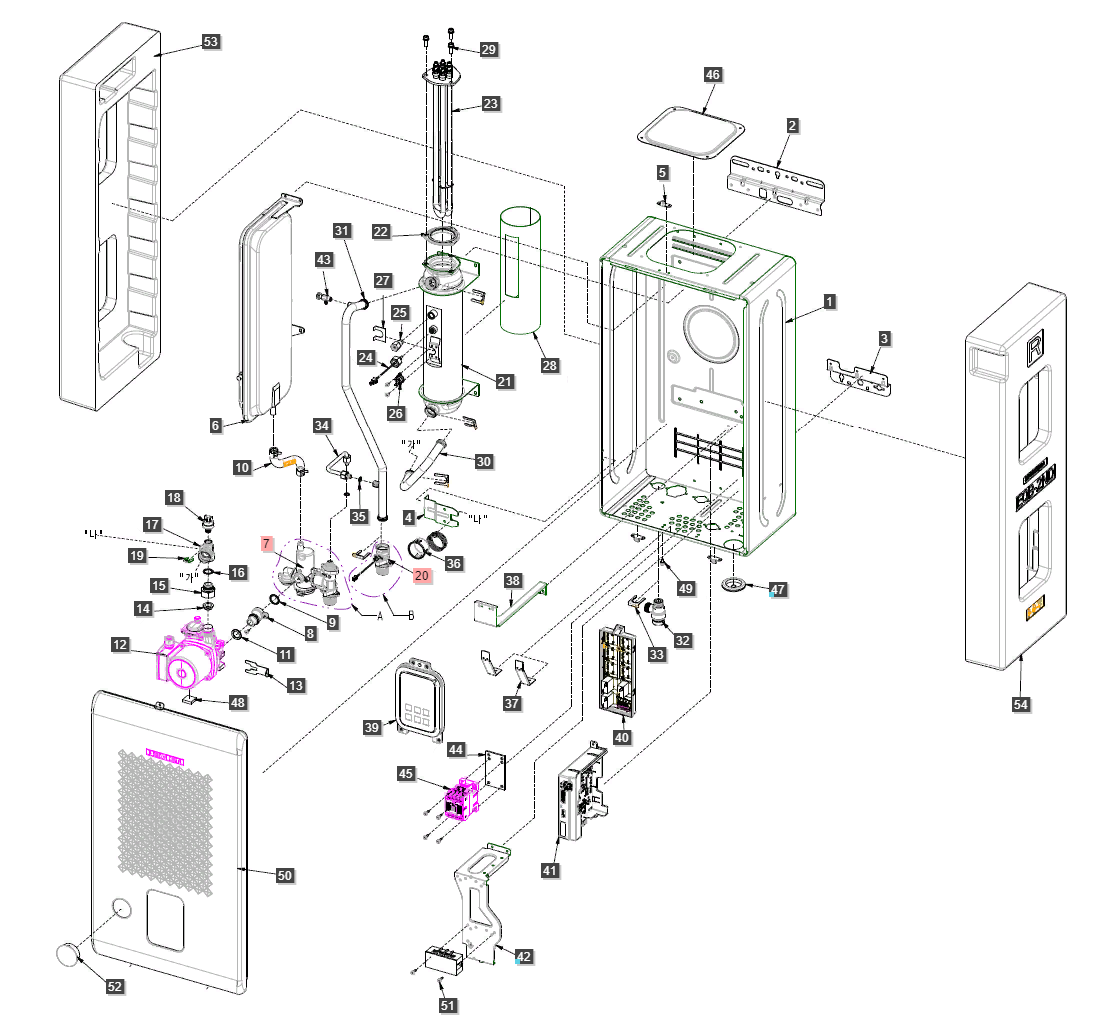

Взрывная схема котла NAVIEN EQB-08HW

1	20037844A	Корпус
2	20038838B	Кронштейн крепления котла верхний
3	20007643B	Кронштейн крепления котла нижний
4	20037848A	Крепление
5	20024042A	Крепление
6	30015691A	Расширительный бак EQB 08-24HW
7	30017870A	Гидроузел с фильтром ОВ EQB
8	20037883A	Адаптер подключения насоса к фильтру
9	20027348A	Кольцо уплотнительное "O-RING"
10	30017597A	Трубка расширительного бака соединительная
11	20030919A	Кольцо уплотнительное "O-RING"
12	30017758A	Насос циркулярный EQB 08-24
13	20034532A	Cкоба-фиксатор
14	20035277A	Кольцо уплотнительное циркуляционного насоса
15	20037884A	Гайка проточной трубы насоса
16	20006954A	Кольцо уплотнительное P18
17	20037885A	Адаптер подключения трубы реле
18	30014860A	Датчик давления EQB 08-24HW
19	20035042A	Скоба-фиксатор труб на отопление
20	30018497A	Патрубок-адаптор контура ОВ
21	30017679A	Нагревательный бак EQB 08HW
22	20038681A	Прокладка нагревателя EQB 08-2
23	30018081A	Нагреватель EQB 24HW
24	30002642A	Датчик температуры ОВ
25	30002663C	Датчик уровня ОВ
26	30002582A	Термостат биметаллический возвратный
27	20007286A	Скоба крепления термостата
28	20039332A	Изоляция
29	20009873A	Винт крышки головки гнезда
30	30017682A	Патрубок контура ОВ проходной
31	30017683A	Патрубок контура ОВ проходной
32	30002251A	Сбросной предохранительный клапан
33	20007837B	Крепеж "Ø18"
34	30017684A	Соединительная трубка обводной трубы
35	20006963A	Кольцо уплотнительное "O-RING"
36	30002308C	Манометр
37	20034401A	Гайка нижней части панели
38	20037888A	Гайка верхней части панели
39	30018608A	Панель
40	30018681A	Панель реле (3P) EQB 08HW
41	30017337A	Блок управления (контроллер) EQ
42	20039259B	Кронштейн-фиксатор клеммной коробки
43	30008635A	Клапан сливной EQB 08-24HW
44	20040720A	Звукопоглощающий материал
45	30018066A	Магнитный пускатель EQB 08HW
46	20037864A	Крышка отверстия нагревателя
47	20041680A	Кольцо EQB-COMBI
48	20039270A	Силиконовая прокладка насоса
49	20009831A	Болт с круглой головкой
50	20037867A	Крышка корпуса
51	20038754A	Винт M4 X 14
52	20028699A	Крышка манометра
53	20039300A	Крышка корпуса левая
54	20039299A	Крышка корпуса правая
