Как узнать диаметр дымохода

25 ноября 2020 0:00

// Советы покупателям

При замене старых труб на новые или во время проведения монтажных работ систем дымоотведения часто возникает необходимость узнать диаметр трубы, расположенной в неудобном месте. Почти всегда старую документацию, по которой производился монтаж, найти не удается.

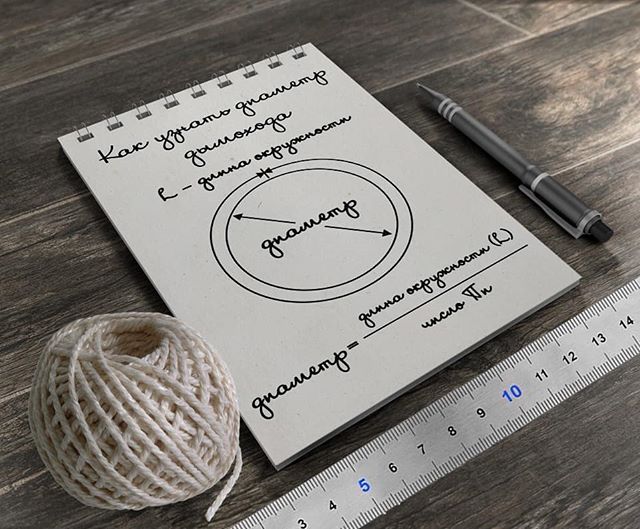

Мы расскажем, как можно определить диаметр трубы используя обычную нитку, шнурок или отрезок тонкой веревки.

Аккуратно оборачиваем шнурок вокруг торца трубы. Отмечаем точку касания концов шнурка, отрезаем фрагмент и прикладываем к линейке. Мы узнали длину окружности трубы. Теперь по простой школьной формуле узнаем диаметр: длину окружности делим на 3,14.

Метод может показаться не очень точным, но это не так. Промышленность выпускает стандартизированную номенклатуру труб, чьи диаметры меняются через определенный шаг, поэтому по таблице в каталоге вы легко найдете соответствующий диаметр трубы

На что влияет диаметр дымохода

Диаметр дымохода или его сечение напрямую влияет на пропускную способность трубы. При ее недостаточности возможно задымление отапливаемого помещения.

Для начала уточним, что максимальная тяга возможна в дымоходах круглого сечения, то есть дымоходы из нержавеющей стали как раз и обеспечивают лучший отвод дыма.

Опять же, металлический дымоход имеет гладкие стенки, а значит, копоти и саже будет труднее "зацепиться", чем, например, за кирпичную поверхность.

Итак, раз мы определились, что сечение дымохода должно быть круглым, можно приступать к подбору оптимального диаметра или сечения дымохода.

Как подобрать диаметр трубы дымохода

Начальная труба, которая стыкуется с отопительным прибором, должна иметь диаметр, равный или почти равный сечению патрубка печи, котла или камина.

Нет смысла пытаться посадить значительно больший диаметр на меньший. Да, производятся специальные переходники, но есть ли смысл переплачивать за них, если можно смонтировать подходящую трубу?

В качестве начальной трубы подразумевается моно труба, так как стыковать печь сразу с сэндвичем нерационально.
Обычно в пределах помещения монтируются моно трубы, а уже на улицу устанавливаются сэндвичи.

Итак, если у вас куплен отопительный прибор, то просто смотрим в паспорт, либо замеряем сами диаметр патрубка. Если прибора нет, то этот момент можно уточнить непосредственно в магазине.

Или же, можно получить сечение дымохода расчетным путем.

Для отопительных приборов, работающих на газу, на каждый кВт мощности должно приходится минимум 5 см сечения. Для твердотопливных агрегатов - минимум 8 см соответственно.

На практике это означает следующее:

Для здания площадью 300 квадратов потребуется мощность 30 кВт (1 кВт на 10 м²). Тогда минимальное сечение дымохода для газового котла составит 140 мм (площадь 150 см²), для дровяной печи - 180 мм (площадь 240 см²).

С внутренним диаметром дымохода мы более-менее определились, но как подобрать сечение для сэндвич трубы?

От чего зависит диаметр внешней трубы дымохода

Диаметр внешней трубы зависит от толщины теплоизоляции, установленной в трубу. Чем толщина больше, тем больше сечение дымохода.

Ниже в таблице мы расписали какая толщина изоляции рекомендуется в зависимости от назначения дымохода

Но обычно на практике магазины предлагают стандартизированный ряд типоразмеров дымохода. Это означает, что скорее всего вы не сможете сами подобрать сечение внешней трубы, оно уже будет задано в зависимости от внутреннего диаметра. Чаще всего используют толщину изоляции 50 мм, то есть диаметр внешней трубы дымохода равен внутреннему сечению +100 мм. 120 мм -- 220 мм, 150 мм -- 250 мм и т.д.

Но! Заказывая дымоход в нашем магазине Атмосфера Теплоты, вы можете выбрать нестандартное сочетание диаметров. Мы изготовим дымоход по вашим размерам.
При заказе полного комплекта дымохода, доставка бесплатная!
