Монтаж дымохода в бане своими руками

Асбестоцементная труба

Обладает низкой стоимостью и простотой установки, однако, из-за пористой структуры может накапливать конденсат.

Черный металл

Очень хорошо проводит тепло и быстро нагревается, но при этом нет сопротивляемости коррозии. Обладает большой массой, что затрудняет процесс монтажа, а также требует сооружение фундамента.

Кирпичный дымоход

Модель является достаточно дорогой и непростой для установки, хотя её внешний вид очень приятен. Если не гильзовать внутри, конструкция забивается сажей, поддается воздействию конденсата, отсыреть, и в дальнейшем потрескаться и допускать утечку угарного газа.

Керамические дымоходы

Благодаря своей прочности керамика выдерживает высокую температуру, долговечна и может использоваться с любым из видов котлов. Тем не менее, установка такого дымоотвода является весьма дорогостоящей, а сама конструкция – низко ремонтопригодной. Поэтому заниматься установкой следует только квалифицированному мастеру, а хозяевам придется бережно относиться к этой вентиляционной системе.

Нержавеющая сталь

Большинство банных комплексов – домашних или коммерческих – используют именно этот вариант. Это обусловлено отличной устойчивостью к воздействию атмосферных явлений, сажа фактически не скапливается, а прослужит установка долгие годы. Внешний вид хорошо подходит под любой экстерьер бани, блестящая поверхность радует глаз. Кроме того, эта конструкция довольно проста для обслуживания.

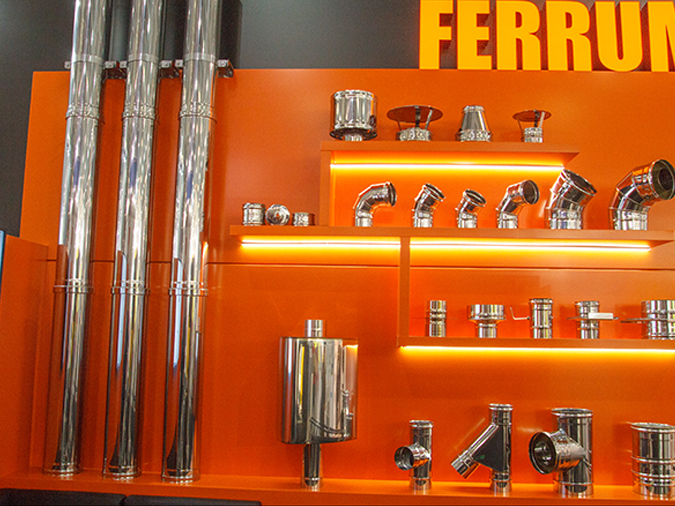

Подобрать дымоход из нержавеющей стали можно на нашем сайте.

Стекло

Стеклянный дымовой канал – неплохой выбор, так как этот материал обладает минимальной инертностью, устойчив к влаге и коррозии. Постоянное повышение стоимости на установку такой конструкции обусловлено сложностью процесса и дороговизной огнеупорного стекла в целом. Поэтому такие дымоходы — самые дорогостоящие системы в наши дни, хотя стоимость вполне оправдана достоинствами этого варианта.

Какие трубы используют

Надо знать, что от того, каким образом будет выполнен монтаж дымохода банной печи, зависит вероятность пользования баней без угрозы для вашего здоровья.

Схема монтажа дымоотвода бывает двух конфигураций: внутренняя и внешняя. В зависимости от этого подбираются элементы дымохода.

Виды монтажа: где устанавливать

Установка может происходить на кронштейнах через стену или по прямой через крышу.

В первом случае вся система выносится в стену, а затем поднимается, примыкая к бане, но не проходя сквозь нее. Это смотрится более эстетично, при этом есть следующие плюсы:

• не задействуется свободное пространство парной;
• нет риска обжечься о сталь или камень;
• меньше вероятность возникновения пожара;
• проще – не надо делать отверстие через весь чердак;
• случаи задымления обнаружить легче, а также отследить общее состояние.

Но при этом:

• увеличиваются потери тепла, так как фактически сразу пар попадает наружу;
• сам монтаж сложнее из-за необходимости соблюдения размеров стыковки отверстия в стене и частей изделия;
• нагрев трубы больше в силу того, что газы отходят в горизонтальном направлении. При таком расположении увеличивается сопротивление топочных газов при движении по каналу;
• по количеству элементов данный вариант дороже на 10%, чем обычный.

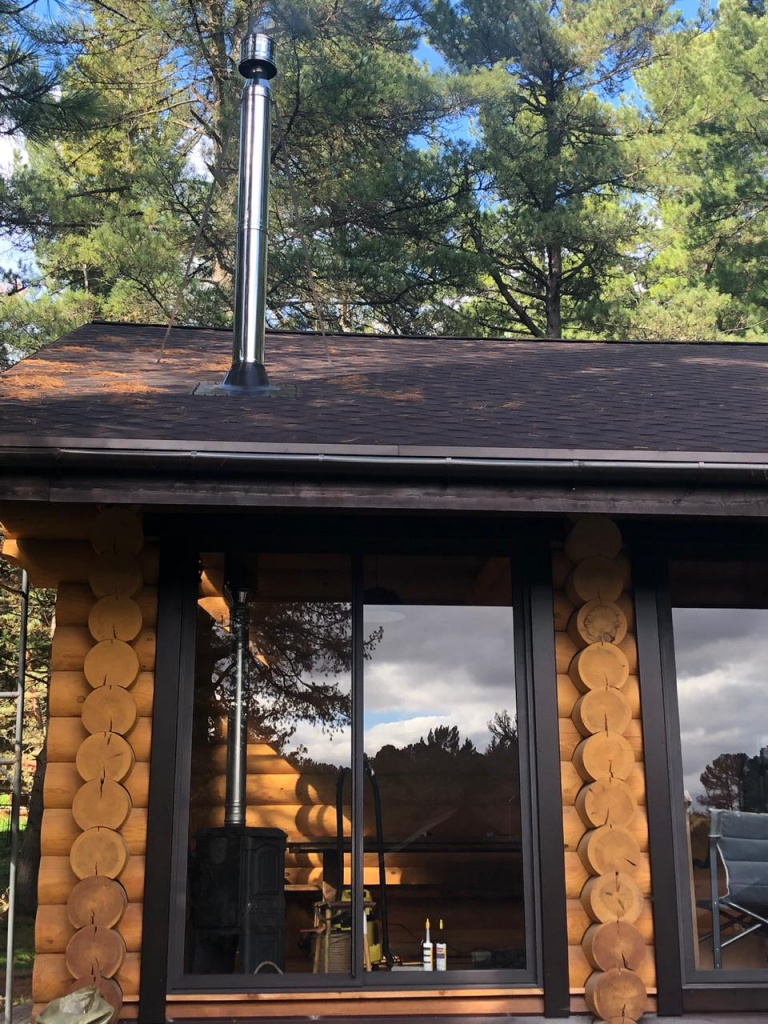

При монтаже дымоотводящих систем по прямой через крышу дымоход располагается прямо, без изгибов, он отходит от котла и направляется вверх, где пересекает потолок и выходит с обратной стороны кровли. Достоинства такого подключения:

1. Устойчивая тяга за счет расположения дымовой трубы ближе к коньку крыши.
2. Сборник для конденсата находится в тепле, поэтому его прочистной карман сухой и чистый. Это продлевает срок службы.
3. Не образуются мостики холода в стенах, теплоизоляция не нарушается.
4. Устойчивость дымоотводящего канала выше за счет креплений к кровле. Сами крепежи можно выбрать дешевле, чем для варианта на фасаде.
5. Эстетичность сооружения не портится боковыми выводами дыма.
6. На улице находится лишь малая часть конструкции, которая портится со временем от снега и дождя. Осмотреть и очистить большую часть можно, не покидая здания.
7. Можно использовать неутепленные части дымоотвода, которые находятся внутри бани.
8. Данный вариант проще и дешевле в монтаже на 10%, чем при выводе через стену.
9.  Дымовые газы идут вверх, нет препятствия для их выхода. Нагрев меньше, чем при горизонтальном соединении, так как сопротивление потокам дыма минимально.

При этом есть и слабые стороны:

1. Вероятность «пропустить» возникновение пожара выше, так как задымление возникает в перекрытиях, которые находятся на чердаке и на крыше, и их элементарно не видно вплоть до появления огня.
2. Потери тепла через крышу. Герметичность восстанавливается при обустройстве гидроизоляции до проведения покрытия.
3. Уменьшение полезной площади, так как по требованиям безопасности вокруг печной трубы для бани ничего не должно быть.
4. Увеличение расходов на изменение крыши и потолка парной, в частности, после окончания чистовой отделки.
5. При повреждении целостности дымоотводящей конструкции происходит задымление бани.
6. Подтеки конденсата и накапливаемая сажа портят внешний вид крыши.
7. Возможны ожоги от нагретых частей при нештатных ситуациях.

При принятии решения о способе монтажа требуется учесть следующие нюансы:

• размеры постройки – если очень маленькие, то логично сделать выносную конструкцию;
• парилка строится с нуля или в старом помещении – в первом случае можно сразу продумать вопрос изоляции;
• нужно ли отапливать соседние комнаты.

Внешнее размещение

Внешнее устройство дымового канала является более затратным и трудным в монтаже. Это связано с повышенными требованиями к соблюдению размеров стыковки отверстия в стене и частей изделия. При наружном монтаже требуется применять двустенные дымоходы во избежание образования конденсата и возникновения пожара. Именно внешние конструкции являются наименее воспламеняемыми, поскольку дым моментально направляется наружу, а не циркулирует по трубе, располагающейся в здании. Плюсом такой системы можно отметить отсутствие необходимости делать отверстие в потолочном перекрытии и крыши и экономия внутреннего пространства. При этом вероятность отравления угарным газом сводится к минимуму.

Внутреннее размещение

Главным достоинством внутреннего расположения дымоотвода является легкое обеспечение тяги в дымоходной конструкции, которое достигается вертикальным направлением отходящих газов. В данной конструкции основная часть будет располагаться во внутренней части здания, что дает возможность банному помещению нагреваться существенно быстрее. Однако, с точки зрения пожаробезопасности, такая конструкция более опасная, так как заметить задымление в потолочном перекрытии или на чердаке гораздо сложнее.

Можно ли произвести монтаж сэндвич-дымохода в бане своими руками

Применение такой конструкции позволяет предотвратить и защитить помещение от возможных пожаров. Благодаря утеплителю температура нагревания трубы обычно не выходит.
Существует определенная последовательность, сопутствующая проведению правильной самостоятельной сборки. Четкое соблюдение правил и рекомендаций производителя, гарантия бесперебойной работы дымоотводной системы.

На что следует обратить внимание при монтаже дымохода в бане

Ниже представлены указания касательно того, на чем необходимо сосредоточиться в первую очередь.

Как выбрать размер и форму дымоотвода

Малый размер сечения будет препятствовать отведению топливной продукции в нужном количестве. Объемное сечение, напротив, способствует слишком быстрому продвижению дыма, что не позволит как следует прогреть банное помещение. Это, в свою очередь, повысит расходы на топливо. Следует ответственно отнестись к данному пункту, поскольку от него будет зависеть результат.

Определиться с формой просто, если учесть основной принцип его работы. Дымоходам свойственно нагреваться неравномерно, вследствие чего, дым выходит на поверхность крыши по центральной оси. Отсюда следует, что правильная форма – круг. Цилиндрические конструкции гораздо быстрее обогревают помещение и не требуют излишних финансовых затрат.

Дымоход с прямоугольным сечением провоцируют завихрения, препятствующие необходимой тяге. Прямоугольная конфигурация допустима лишь в том случае, когда речь идет об отопительных приборах, не требующих мощной тяги.

Диаметр трубы

Масштаб определяется степенью силовой тяги банной печи и располагается в промежуточном интервале от 115 до 270 (мм). Тем не менее чтобы безошибочно определить диаметр, нужно ознакомиться с некоторыми предписаниями, указанными производителем в инструкции. Если же у вас не имеется схема установки дымохода для бани своими руками, то достаточно будет знать соотношение диаметров сечения разных форм. Выглядит это следующим образом:

• цилиндрическая – 1 к 10;
• прямоугольная – 1 к 1,5.

Для кирпичных дымоходов минимальный диаметр сечения должен составлять 140х140 мм.

Успешная работоспособность дымоходной системы в первую очередь зависит от того, как точно определен размер трубы.

Высота дымоотвода

По стандарту его высота должна составлять не менее 5 метров. Расчет высоты дымоотвода осуществляется в соответствии с основными техническими характеристиками материалов.

Канал должен располагаться не менее чем в полуметре над кровельным коньком и никак не ниже его уровня. При этом стоит учитывать толщину кровельного покрытия и угол наклона ската крыши. Высота выбирается без учета дымоходного «зонта».

Общие рекомендации по монтажу

Необходимо максимально подробно изучить информацию о том, как правильно сделать трубу дымохода в бане и все детали, касающиеся его установки, ведь от его качества будет зависеть надежность, срок эксплуатации, работоспособность и, прежде всего, ваша безопасность. Любая, казалось бы, незначительная ошибка может спровоцировать необратимые последствия.

Сначала нужно ознакомиться с главными указаниями специалистов и инструкцией (если есть в наличии).

Подготовительный этап

Следует предварительно защитить участки прохождения дымового канала сквозь перекрытия. Пошаговое руководство для этого этапа установки дымохода в баню своими руками выглядит следующим образом:

• Подготовка проходной трубы. Требуется заполнить ее наружность базальтовой ватой.
• Далее, нужно произвести изоляцию внутренней части узла – определитесь с точкой монтажа на перекрытии и подготовьте отверстие нужной формы.
• На участке сопряжения с потолком распределите еще один теплоизоляционный слой и затем приступайте к устройству разделки.
• Обязательно оставьте небольшой зазор между проходным узлом и дымовым каналом.

Работы на крыше

Данный этап начните с разборки кровли:

• Необходимо определить размеры как с внутренней, так и с внешней области крыши с учетом кровельного ската (наклона).
• Прорежьте внутри крыши отверстие. Для этого с двух краев обшейте области проемов металлическими листами, толщина которых должна составлять 0,5 (мм). Нужно сделать 4 отверстия величиной 450 на 450 (мм), методом квадратного сечения. Масштаб зависит во многом от переходника.
• для прохода дымохода через крышу используется крышная разделка или мастер-флэш. Их основная задача – герметизация прохода, защита от попадания влаги.

Обратите внимание: мастер-флэш необходимо заводить под верхний край кровли во избежание образования течи. Также стык с трубой пройти герметиком и закрепить все кровельными саморезами.

Проход через стену

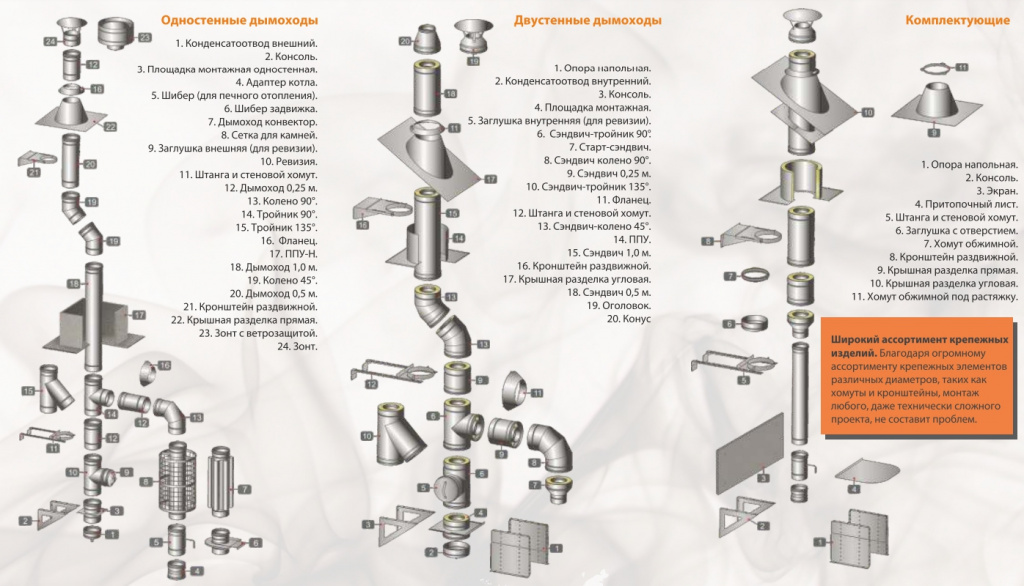

Предлагаем вам ознакомиться более подробно с двумя схемами монтажа с подробным описанием.

Участок прохождения стены (как и потолка) является самым пожароопасным в бане, поэтому необходимо серьезно подойти к оснащению данного узла. Мы предлагаем устанавливать ППУ (потолочно-проходной узел) внутри парной, снаружи проем закрывается экраном (листом из нержавеющей стали). Если же стена у вас широкая, тогда потребуется второе ППУ для установки снаружи. В ассортименте компании Феррум имеется ППУ различной комплектации. Мы подробнее расскажем в отдельной статье по данному элементу.

В проходной узел необходимо неплотно уложить каолиновую вату или листы технической минеральной ваты слоем в 5-7 см, для того чтобы снять «лишнее» тепло. Больше закладывать вату не нужно, так как это может привести к перегреву сэндвича. Далее снаружи бани к трубе крепим сэндвич-тройник. Снизу тройника устанавливаем конденсатоотвод. Сверху к тройнику закрепляем сэндвич трубы 1,0 м количеством от 3 штук и более в зависимости от высоты бани.

Учитывая вес двустенных дымоходов вам потребуется снизу установить монтажную площадку и консоль для укрепления комплекта. Для устойчивости сверху к стене бане крепим дымоход стеновым хомутом. Финальным элементом основной трубы будет оголовок.

Следующим этапом работ будет подключение водяного бака на 75 л к теплообменнику, но об этом мы расскажем отдельно.

Особые указания:

• После того как вы проверили, что все элементы дымохода на месте, хорошо садятся друг на друга, мы рекомендуем перед установкой стыки промазать силиконовым герметиком на 150°.
• Все модули при монтаже крепятся внутрь предыдущего элемента узким концом (по конденсату).
• Не забываем, что все стыки сэндвич трубы, колена, тройника и адаптера необходимо скрепить хомутами. Все эти элементы имеются в широком ассортименте в линейке Феррум, прайс на которую можно найти на сайте.
• Длины элементов дымохода необходимо подбирать с расчетом, чтобы соединение не оказалось внутри перекрытий.
• Если в дымоходе имеется тройник, то его необходимо обязательно ставить на площадку монтажную с креплением. Расстояние между площадками должно составлять не менее 5,0 м друг от друга.
• Для прохождения перекрытий необходимо обязательное использование потолочно-проходного узла.

2 вариант монтажа

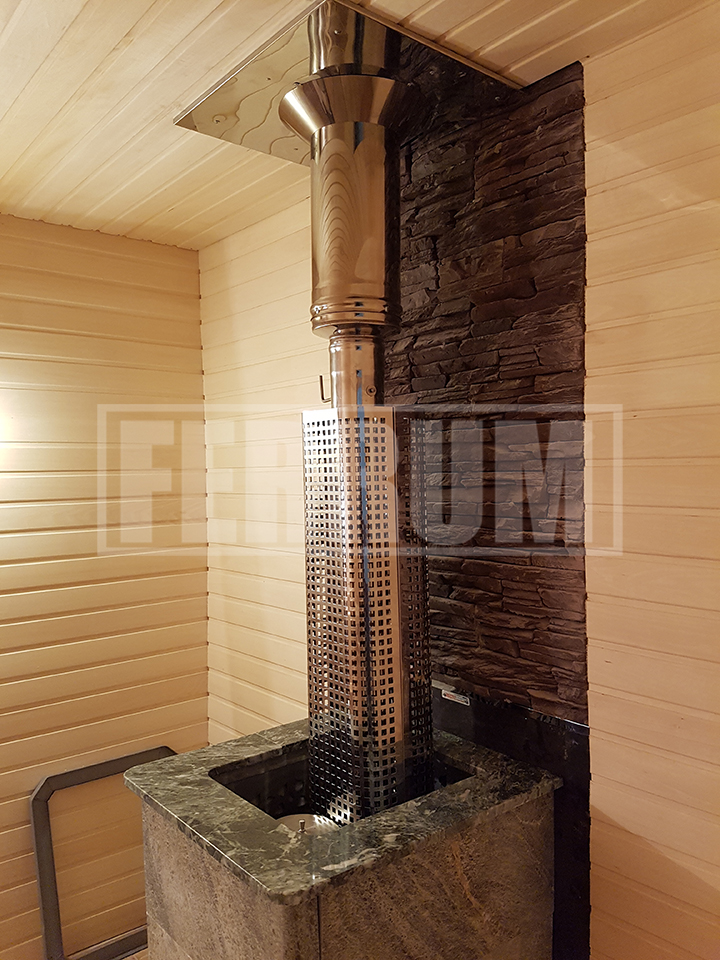

Внутренняя локализация дымохода. По набору элементов данный вариант почти не отличается от первого. Обязательно для прохождения потолочного перекрытия использовать сэндвич трубу.

Дополнительным элементом при монтаже внутри бани является крышная разделка.

Изготовление и установка защитного (проходного) короба своими руками

1. Сделать 4 металлических листа масштабом 50 на 50 (см) с вырезанным (посередине) отверстиями в соответствии с размером трубы.
2. Посредством сварочного аппарата соединить друг с другом имеющиеся листы или скрепить саморезами.
3. Получившийся в результате металлический короб утеплить при помощи базальтовой ваты, поверх предыдущего слоя сделать покрытие из фольги.
4. В короб вставляется труба. Устанавливается короб в потолочных переходах, фиксируется шурупами.
5. Затем закрепите на поверхности крыши стальной лист с предварительно вырезанным отверстием под дымоход.

Сбор конструкции дымоотвода

Когда печь располагается не четко под потолочным проемом, употребляется колено (отвод). Но не стоит злоупотреблять его количеством, поскольку внутри может скапливаться копоть и гарь.

Поверх крепится оголовок, который можно самостоятельно соорудить простым способом. Но все же рекомендуется приобрести готовый вариант.

Внешняя труба конструируется следующим образом:

1. Вначале к стене крепится колено, а только потом основное устройство.
2. В стену крепится уже готовый защитный короб, наполненный керамзитом, от которого наружу поднимается главная часть.
3. Затем, с внешней стороны помещения на нее крепится тройник. Каждую из деталей сцепляют поочередно.

Закрепление: как правильно установить трубу дымохода в бане

По завершении сборки дымохода закрепите тройник на монтажную площадку и плотно сожмите хомутами все имеющиеся стыки. На последнюю трубу (сэндвич) одевается конус, на конус одевается зонт или дефлектор, для предотвращения попадания атмосферных осадков и ветрового запирания дымового канала.

Трубу выше кровли более чем на 1,5 метра укрепляют хомутом обжимным под растяжку.

Монтаж дымоотвода

В потолочном или стеновом покрытии прорезается окно размером не менее 50х50 см. В данное отверстие монтируется проходной узел с отверстием равным диаметру трубы, плюс 3-5 мм, для свободного монтажа, который нужно закрепить специальными металлическими крепежами в заранее проделанные отверстия, после чего, скрепив со стеной. Затем в защитный короб вставляется труба. Со стороны чердачного помещения засыпьте металлический короб керамзитом. В качестве декоративного элемента по итогам монтажа можно использовать защитный экран из нержавеющей стали, который повышает пожаробезопасность.

Завершение монтажных работ

Далее, когда вы завершили процесс установки, обязательно снимите дополнительное покрытие с труб и вместо него нанесите огнеупорный герметик.

Ошибки при устройстве дымохода в бане

• Сборка по дыму, а не по конденсату. Самая частая и распространенная ошибка, которая очень быстро выводит из строя трубу.
• Расположение вплотную деревянных перекрытий к трубе в потолке и стенах. Экономия на ППУ.
• Применение материалов, строго противопоказанных для использования в качестве дымоотвода, поскольку некоторые из них могут спровоцировать возгорание.
• Недостаточная высота дымохода.
• Группирование сразу нескольких дымоходных конструкций в одну.
• Произвольный расчет масштаба и диаметра материалов.

Монтаж дымохода весьма серьезный процесс, требующий наличия необходимых навыков, внимательности, терпения, ответственного подхода к изучению информации о всевозможных способах монтажа. Если вы будете точно следовать инструкции производителей или советам, приведенным в данной статье, то точно не совершите ошибок в процессе.

Помните, что зачастую ремонт дымоходов обходится в разы дороже, чем просто услуги монтажа. Именно по этой причине все правила и рекомендации лучше соблюдать еще на этапе проектирования бани.
