Подключение бойлера косвенного нагрева к электрокотлу NAVIEN EQB

С сегодняшнего дня доступен к отгрузке «Комплект для подключения внешнего водонагревателя» для котлов электрических #Navien #EQB

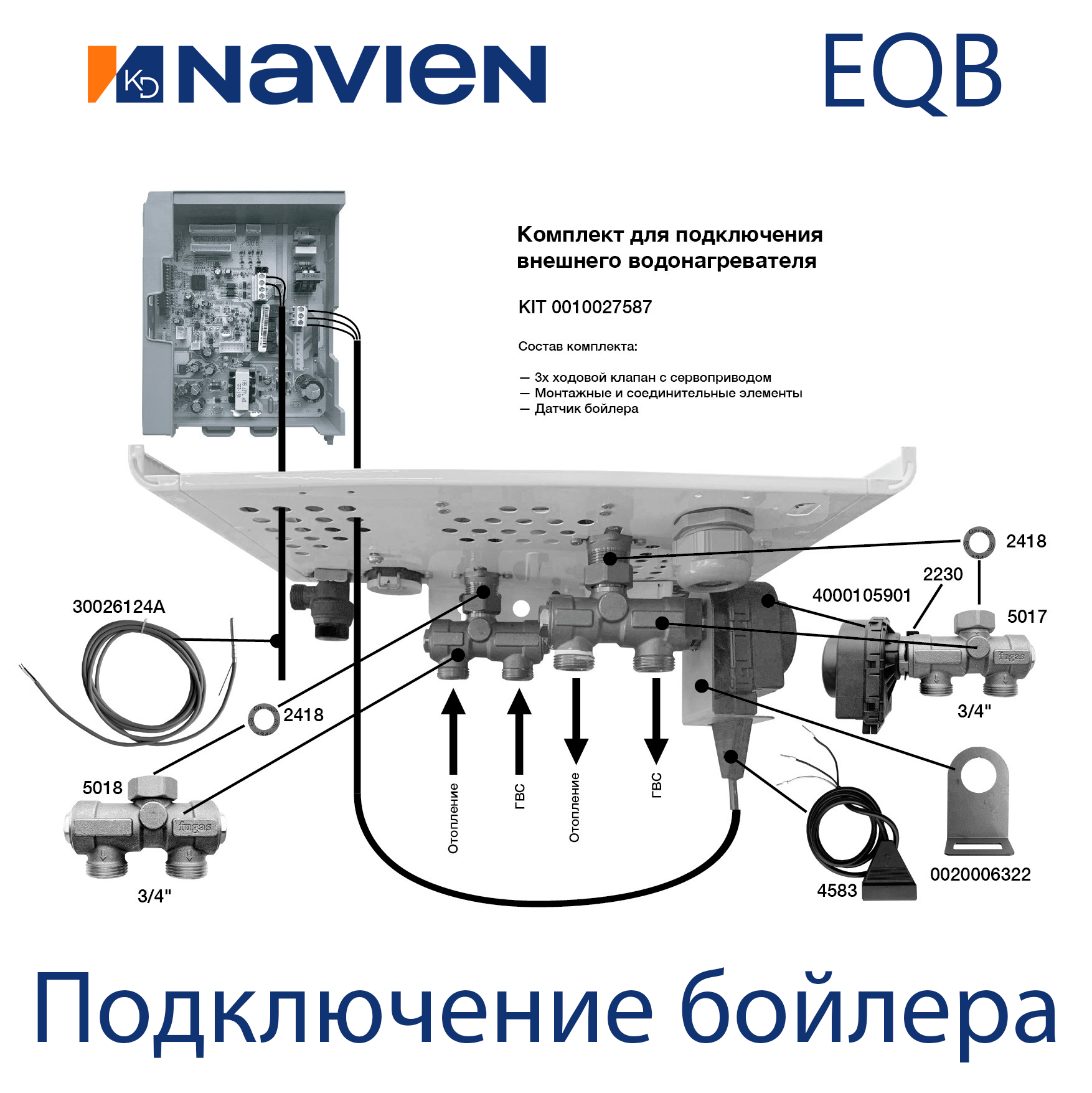

Комплект для подключения внешнего водонагревателя
Артикул: Kit 0010027587
В составе комплекта:
 трехходовой клапан с сервоприводом
 датчик температуры бойлера
 монтажные и соединительные элементы.

Котлы Navien серии EQB могут комбинироваться с бойлерами косвенного нагрева сторонних производителей, для их подключения необходимо использовать соединительный комплект «Kit 0010027587». Система управления котлом регулирует нагрев бойлера с помощью датчика температуры. Данный датчик и клеммы трехходового клапана следует подключить согласно инструкции к коннекторам, расположенным на плате управления котлом.
Принцип работы:
Трехходовой клапан является переключающим устройством. Приводится в действие электрическим линейным приводом. Трехходовой клапан имеет один вход и два выхода. Если один из выходов полностью закрыт, другой полностью открыт. Когда привод отключен и один поток открыт - поток через второй выход отсутствует. Стрелки на корпусе указывают на направление потока.
