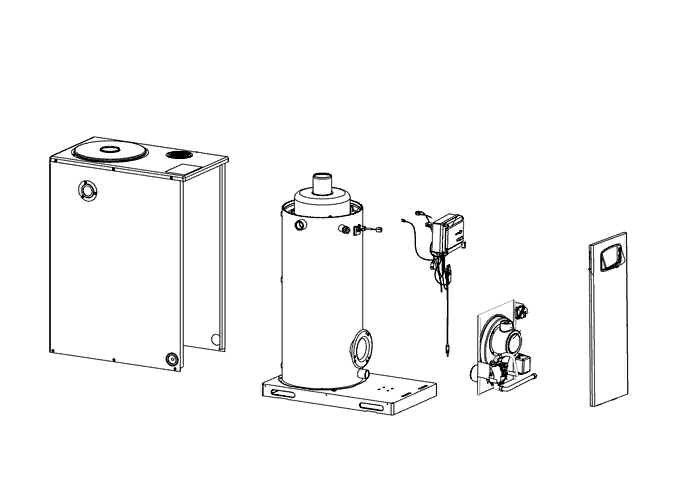

Схема котла NAVIEN GA
Корпус и блок управления
.png)
| 1 | 30000161B | Блок управления(контроллер) |
| 2 | 30002994B | Жгут кабельный блока управления |
| 3 | 30003539B | Смотровое окно |
| 4 | 20023610A | Покрытие переднее (панель лицевая) |
| 4 | 20014300A | Покрытие переднее (панель лицевая) |
| 4 | 20005739A | Покрытие переднее (панель лицевая) |
| 6 | 30012601C | Пульт управления |
| 7 | 20007568B | Воздухозаборние |
| 8 | 20023606A | Покрытие верхнее |
| 8 | 20014283A | Покрытие верхнее |
| 8 | 20005297A | Покрытие верхнее |
| 9 | 20023608A | Крышка глушитля |
| 9 | 20014295A | Крышка глушителя |
| 9 | 20005548A | Крышка глушитля |
| 10 | 20007504C | Фланец соединительного патрубка |
| 11 | 20023605A | Покрытие котла |
| 11 | 20014281A | Покрытие котла |
| 11 | 20005269A | Покрытие котла |
| 12 | 20038953A | Фланец соединительного патрубка |
| 13 | 20007458A | Прокладка уплотнительная |
Камера сгорания
.png)
| 1 | 30002612A | Датчик температуры ОВ |
| 2 | 30002661A | Датчик уровня ОВ |
| 3 | 30002557A | Термостат биметаллический возвратный |
| 4 | 20007300A | Рассекатель дымовых газов |
| 5 | 20025697A | Прокладка |
| 5 | 20006848A | Уплотнение глушителя |
| 5 | 20006846A | Уплотнение глушителя |
| 6 | 30003446C | Выпускной канал |
| 6 | 30003453D | Коллектор дымовых газов |
| 6 | 30003455C | Коллектор дымовых газов |
| 7 | PNGA0017FD008 | Теплообменник в сборе |
| 7 | PNGA0023FD010 | Теплообменник в сборе |
| 7 | PNGA0035FD009 | Теплообменник в сборе |
| 8 | 20006821B | Прокладка горелки |

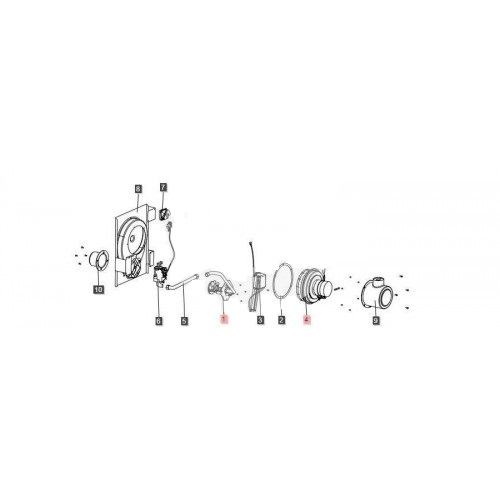

Горелка
.png)
| 1 | "Смотреть подробные детали" | |
| 3 | 30004360B | Трансформатор розжига |
| 4 | "Смотреть подробные детали" | |
| 5 | 30004579A | Патрубок подачи газа прохдной |
| 6 | 30007717A | Арматура газовой горелки |
| 7 | 30004407B | Датчик давления воздуха |
| 8 | 30004600A | Корпус горелки |
| 8 | 30004601A | Корпус горелки |
| 9 | 30004634A | Корпус мотора вентилятора |
| 10 | 20010193A | Диффузор |
| 10 | 20010194A | Диффузор |
| 11 | 30005277A | Горелка в сборе |
| 11 | 30005286A | Горелка в сборе |
| 11 | 30005295A | Горелка в сборе |

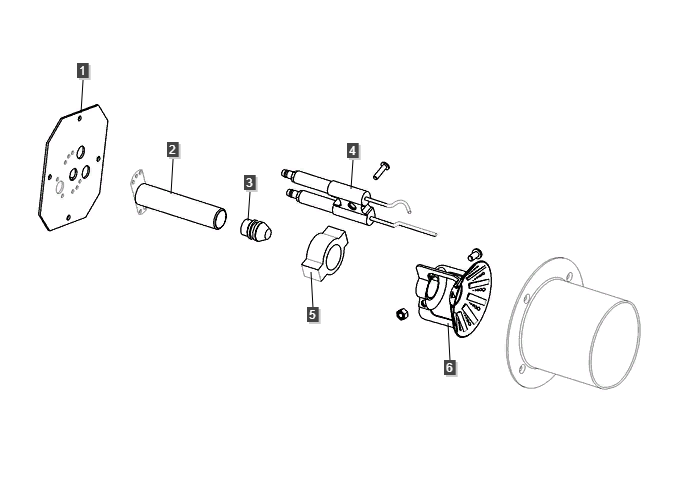

Подробные детали
.png)
| 1 | 20010398A | Фланец форсунки |
| 2 | 30004556A | Штуцер форсунки |
| 3 | 20010524A | Форсунка NG |
| 3 | 30005705A | Форсунка |
| 4 | 20010581A | Электроды розжига и ионизации |
| 5 | 20010271A | Крепление блока электродов |
| 6 | 30004715A | Дефлектор |
