Схема котла NAVIEN LFA

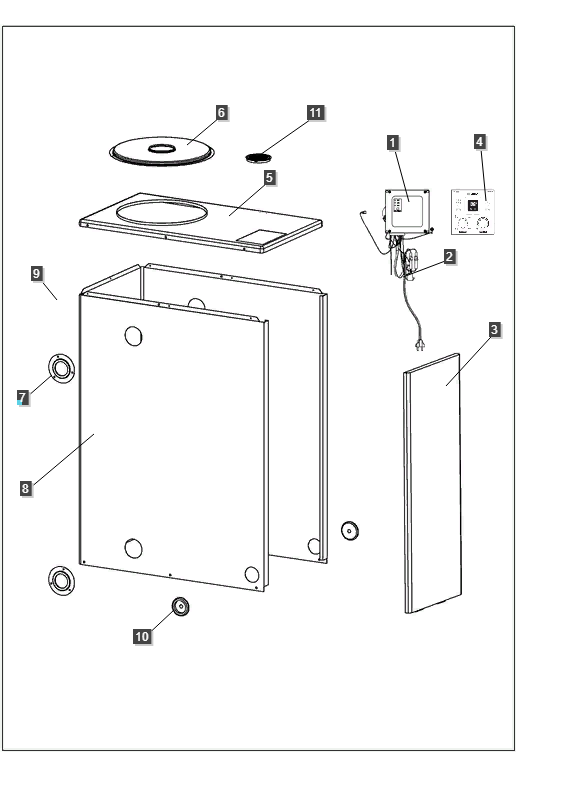

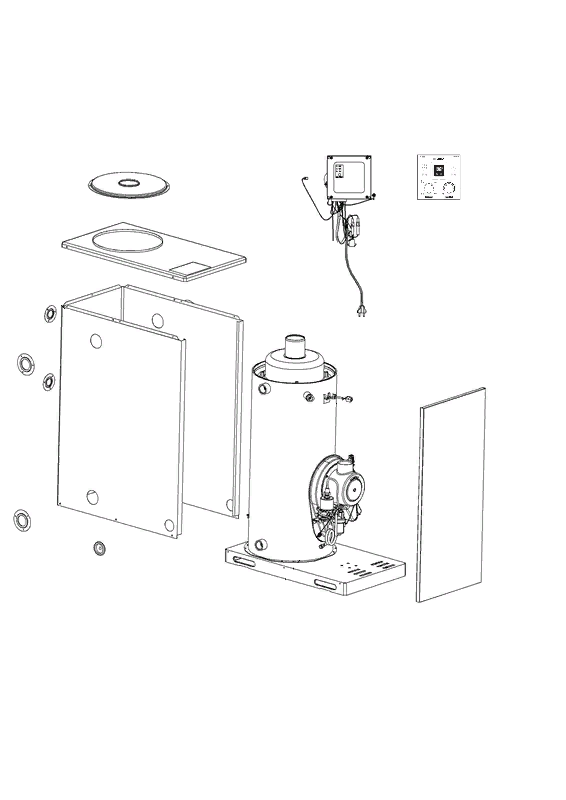

Корпус и блок управления
.png)
| 1 | 30013899B | Блок управления LFA, LST |
| 2 | 30011585A | Жгут проводов LFA-13/17/21/24/30/40K |
| 3 | 20026319A | Передняя панель корпуса LFA-13/17/21/24K |
| 3 | 20026324A | передняя панель корпуса LFA-30K |
| 3 | 20026332A | Передняя панель корпуса LFA-40K |
| 4 | 30012601C | Пульт управления |
| 5 | 20026316A | Панель корпуса верхняя LFA-13/17/21/24 |
| 5 | 20005279A | Панель корпуса верхняя 250FA/200GA |
| 6 | 20005540A | Воздухозаборник |
| 6 | 20005546A | Воздухозаборник LFA25/30/35K |
| 7 | 20038953A | Фланец соединительный патрубка |
| 8 | 20026305A | Панель корпуса боковая LFA-13/17/21/24K |
| 8 | 20026313A | Панель корпуса боковая LFA-30/40K |
| 9 | 20007504C | Фланец соединительного патрубка |
| 10 | 20007458A | Прокладка уплотнительная |
| 11 | 20007568B | Воздухозаборник |
Камера сгорания
.png)
| 1 | 30002612A | Датчик температуры ОВ |
| 2 | 30002661A | Датчик уровня ОВ |
| 3 | 30002557A | Термостат биметаллический |
| 4 | 20007287A | Пресс-панель |
| 5 | 20007305A | Рассекатель дымовых газов LFA |
| 6 | 20025697A | Прокладка |
| 6 | 20006848A | Уплотнение глушителя |
| 7 | 30003506C | Коллектор дымовых газов (глушитель) |
| 7 | 30003453D | Коллектор дымовых газов (глушитель) |
| 8 | 30011436A | Бак LFA-13/17K |
| 8 | 30011437A | Бак LFA-21/24K |
| 8 | 30011438A | Бак LFA-30/40K(러) |
| 9 | 20006821B | Прокладка горелки |
| 9 | 20006822A | Прокладка горелки |
| 9 | 20006823B | Прокладка горелки |
Горелка
.png)
| 1 | 30011429A | Горелка в сборе LFA 13K |
| 1 | 30011430A | Горелка в сборе LFA 17K |
| 1 | 30011431A | Горелка в сборе LFA 21K |
| 1 | 30011432A | Горелка в сборе LFA 24K |
| 1 | 30011433A | Горелка в сборе LFA 30K |
| 1 | 30011434A | Горелка в сборе LFA 40K |
