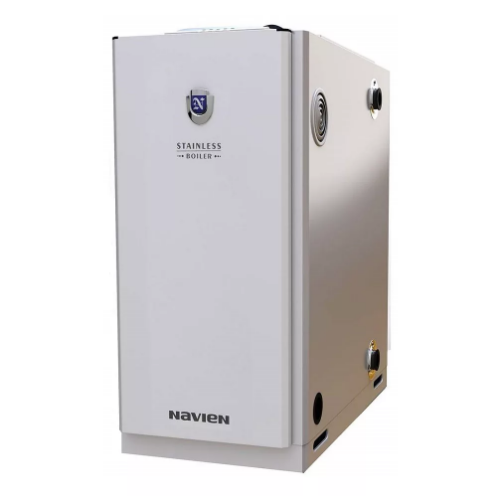

Взрывная схема котла Navien LST и инструкции с кодами ошибок

Схемы и инструкции 17 января 2021

Схема котла NAVIEN LST

Корпус и блок управления

1	20005756A	Покрытие переднее (лицевая панель)
1	20005758A	Покрытие переднее (лицевая панель)
1	20005760A	Покрытие переднее (лицевая панель)
1	20005762A	Покрытие переднее (лицевая палнель)
1	20025109A	Покрытие переднее (лицевая панель)
2	20005356A	Покрытие боковое (правое)
2	20005357A	Покрытие боковое (правое)
2	20005358A	Покрытие боковое (правое)
2	20005354A	Покрытие боковое (правое)
2	20025101A	Покрытие боковое (правое)
2	20025088A	Покрытие боковое (правое)
3	20005322A	Покрытие боковое (левое)
3	20005323A	Покрытие боковое (левое)
3	20005324A	Покрытие боковое (левое)
3	20005320A	Покрытие боковое (левое)
3	20025097A	Покрытие боковое (левое)
3	20025085A	Покрытие боковое (левое)
4	20005379A	Покрытие заднее
4	20005380A	Покрытие заднее
4	20005381A	Покрытие заднее
4	20005378A	Покрытие заднее
4	20025105A	Покрытие заднее
5	20007577C	Ручка
6	20007575C	Ручка
7	20005535A	Покрытие верхнее
7	20005538A	Покрытие верхнее
7	20005536A	Покрытие верхнее
7	20005537A	Покрытие верхнее
7	20025091A	Покрытие верхнее
8	20005300A	Панель крепления блока управления
8	20005299A	Панель крепления блока управления
8	20005301A	Панель крепления блока управления
8	20005302A	Панель крепления блока управления
9	30013899B	Блок управления LFA, LST
10	20038953A	Фланец соединительный патрубка
10	20007468B	Кольцо патрубка ОВ
10	20007656A	Кольцо патрубка ОВ
11	20007504C	Фланец соединительного патрубка
11	20007655A	Кольцо патрубка ГВС
12	20007458A	Прокладка уплотнительная
13	20007713B	Воздухозаборник
14	30007195A	Крышка блока управления защитная
15	30011183A	Жгут кабельный блока управления
15	30003063B	Жгут кабельный блока управления
15	30003080A	Жгут кабельный блока управления
18	20007731A	Зажим-фиксатор "ПАПА"
18	20007745A	Зажим-фиксатор "ПАПА"
19	20007742A	Зажим-фиксатор "МАМА"
19	20007744A	Зажим-фиксатор "МАМА"
20	30012601C	Пульт управления

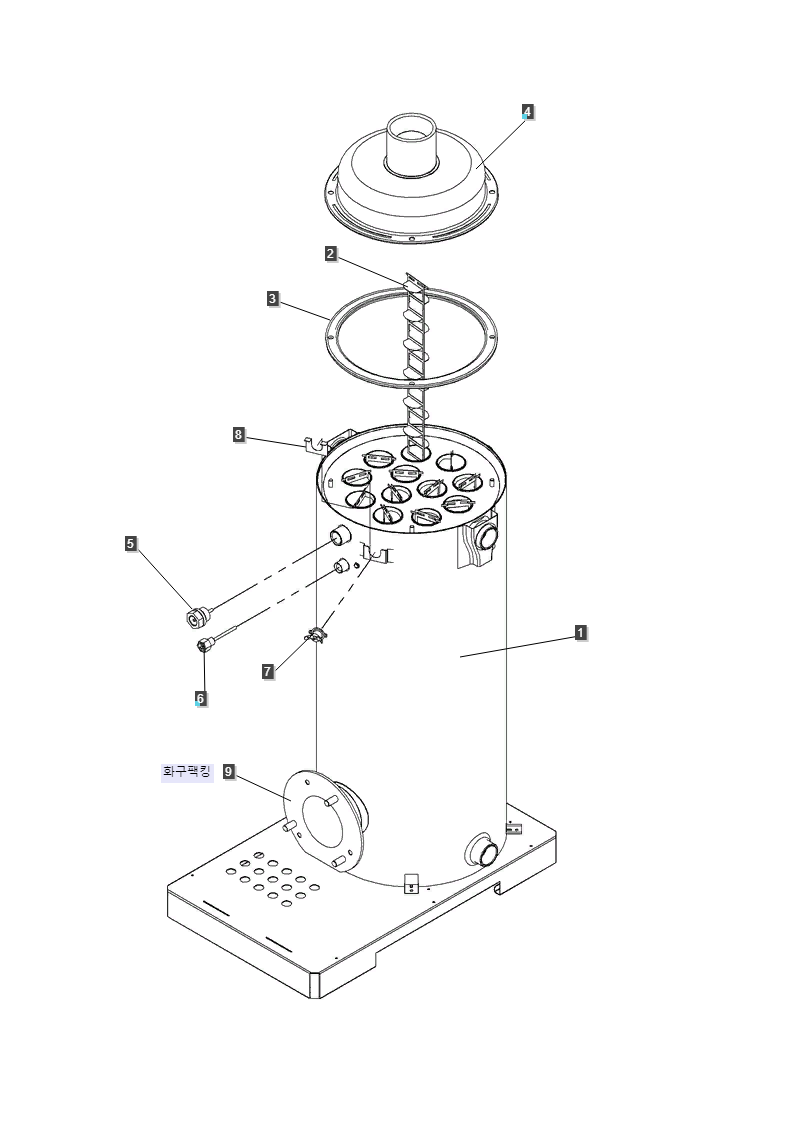

Камера сгорания

1	PLST0023SD025	Теплообменник в сборе LST 13-20
1	PLST0029SD024	Теплообменник в сборе LST 30K
1	PLST0041SD022	Теплообменник в сборе LST 40K
1	PLST0058SD025	Теплообменник в сборе LST 50/60
2	20007301B	Рассекатель дымовых газов
2	20007303B	Рассекатель дымовых газов
2	20007419A	Рассекатель дымовых газов
3	20006843B	Прокладка-уплотнение крепления
3	20006845A	Прокладка-уплотнение крепления
3	20006847A	Прокладка-уплотнение крепления
4	30003516B	Глушитель
4	30003449B	Глушитель
4	30003451C	Глушитель
5	30002663C	Датчик уровня ОВ
5	30002661A	Датчик уровня ОВ
6	30002611A	Датчик уровня ОВ
6	30002642A	Датчик температуры ОВ
7	30002557A	Термостат биметаллический
7	30002582A	Термостат биметаллический
8	20007286A	Скоба крепления термостата
9	20006821B	Прокладка горелки
9	20006823B	Уплотнение горелки

Горелка

3	30004587A	Корпус горелки
3	30004588A	Корпус горелки
3	30004661A	Корпус горелки
3	30010874A	Корпус горелки
4	30004373B	Трансформатор розжига LST 13-60K
4	30004374B	Трансфоратор розжига LFA 13-40K
5	20010173A	Диффузор
5	20010175A	Диффузор
5	20010172A	Диффузор
5	20010200A	Диффузор
5	20024760A	Диффузор
6	20010261A	Уплотнение вентилятора горелки
6	20010262A	Уплотнение вентилятора горелки
7	20010264A	Уплотнение смесительного устройства
8	30004527A	Крепеж жгута
9	30004377D	Фильтр топливный LST 13-40K
9	30004384A	Фильтр топливный LST 13-24KG, LST 50-60K
10	30004531A	Шланг топливый
10	30004532A	Шланг топливный
11	30004238B	Насос топливный плунжерный
11	30004239B	Насос топливный плунжерный
11	30004240B	Насос топливный плунжерный
11	30004236B	Насос топливный плунжерный
12	20010104D	Трубка нагнетания гибкая
12	20010105E	Шланг топливный гибкий LST 13-60K
53	30011617A	Горелка в сборе LST 13KG
53	30010862A	Горелка в сборе LST 17KG
53	30010863A	Горелка в сборе LST 21KG
53	30010864A	Горелка в сборе LST 24KG
53	30010865A	Горелка в сборе LST 30KG
53	30010866A	Горелка в сборе LST 40KG
53	30005350A	Горелка в сборе LST 13K
53	30005353A	Горелка в сборе LST 17K
53	30005359A	Горелка в сборе LST 21K
53	30005362A	Горелка в сборе LST 24K
53	30005367A	Горелка в сборе LST 30K
53	30005370A	Горелка в сборе LST 40K
53	30005487A	Горелка в сборе LST 50/60KR
