Подключение радиаторов снизу
Нижнее подключение радиаторов менее эффективно по сравнению с диагональным подключением.
Как же повысить эффективность радиаторов при нижнем подключении?
В этой статье мы рассмотрим различные способы подключения радиаторов к отопительной системе. А также расскажем о клапане, использование которого позволит увеличить теплоотдачу прибора на 20%.
Наиболее распространенный способ подключения радиатора к системе отопления — по диагонали: подача сверху, обратка снизу (рис. 1). Такой вид подключения оптимален для получения максимально возможного количества тепла.
Во всех рекомендациях и расчетах теплоотдачи такой способ соединения считается базовым. При других подключениях для расчета тепла вводятся поправочные коэффициенты, которые уменьшают значения теплоотдачи радиатора.
Рис. 1.

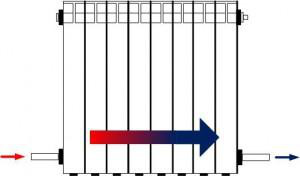

Однако в жизни нередко применяется подсоединение радиатора к системе отопления «снизу-снизу» (рис. 2).
Рис. 2.

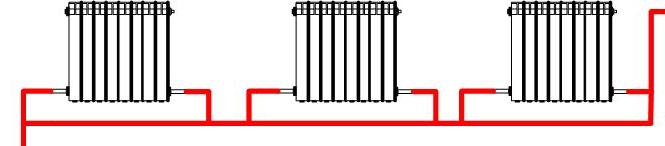

Например, в широко известной схеме «Ленинградка» (рис 3).
Рис. 3.
Данная схема подключения радиатора отопления считается не очень эффективной по теплоотдаче — по сравнению с приведенным выше диагональным подключением. А при большой секционности (более 8 секций) радиатора применять такую схему подсоединения категорически не рекомендуется, в этом случае плохо прогреваются верхние углы радиатора, работа отопительного прибора становится неэффективной.
Популярность подсоединения «снизу-снизу» очевидна. Не нужно штробить стену или прокладывать трубы открыто по стене. При частном домостроении трубы легче скрыть, например, спрятать за плинтус или уложить между чистовым и черновым полом в деревянном доме, при коллекторной разводке в многоэтажном доме пластиковые трубы удобно расположить в стяжке.

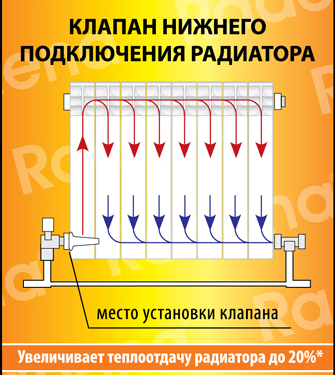

В компании «Альтерпласт» разработали уникальный клапан для нижнего подключения радиатора к системе отопления (рис. 4). За счет оптимального распределения теплоносителя устройство увеличивает теплоотдачу радиатора на 20%.
Рис. 4.
Если использовать данный клапан (рис. 5), радиатор отдает максимум тепла. Важно, что длина радиатора при этом не имеет никакого значения.
Клапан подходит для любых моделей радиаторов с шириной секции 80 мм и резьбой коллектора 1".
Рис. 5.
Устройство поставляется вместе с переходником 1"х½" или 1"х¾" в левом и правом исполнении, что позволяет осуществлять подачу теплоносителя в радиатор с нужной стороны и подключать радиатор кранами и вентилями с резьбой ½" и ¾".
Автор: Олег Козлов, технический директор компании «Альтерпласт».
