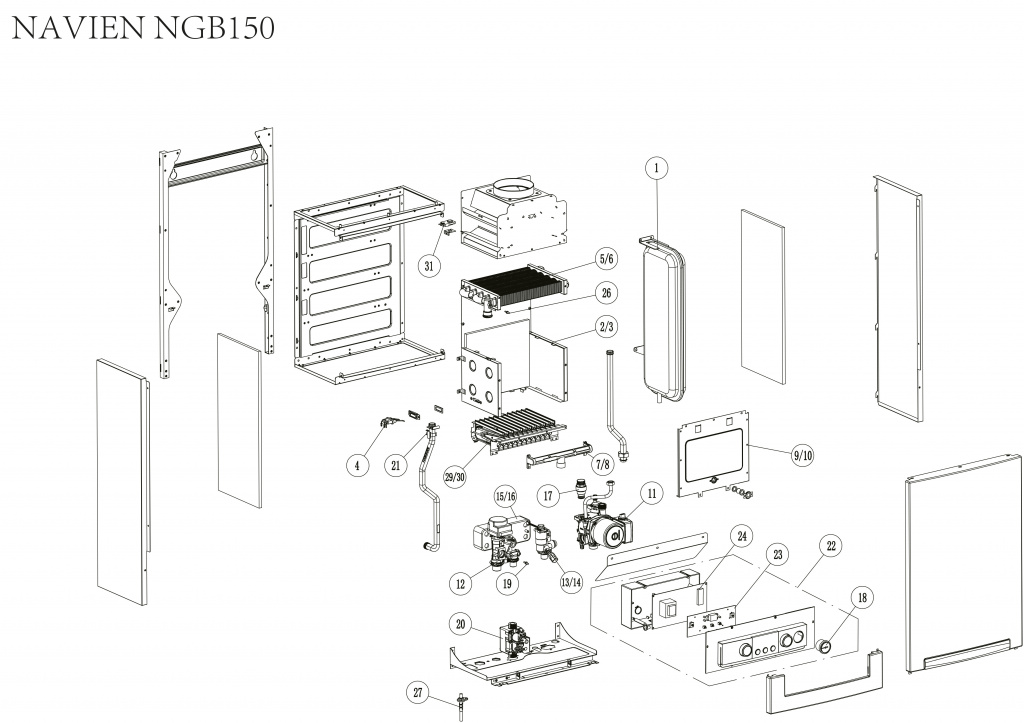

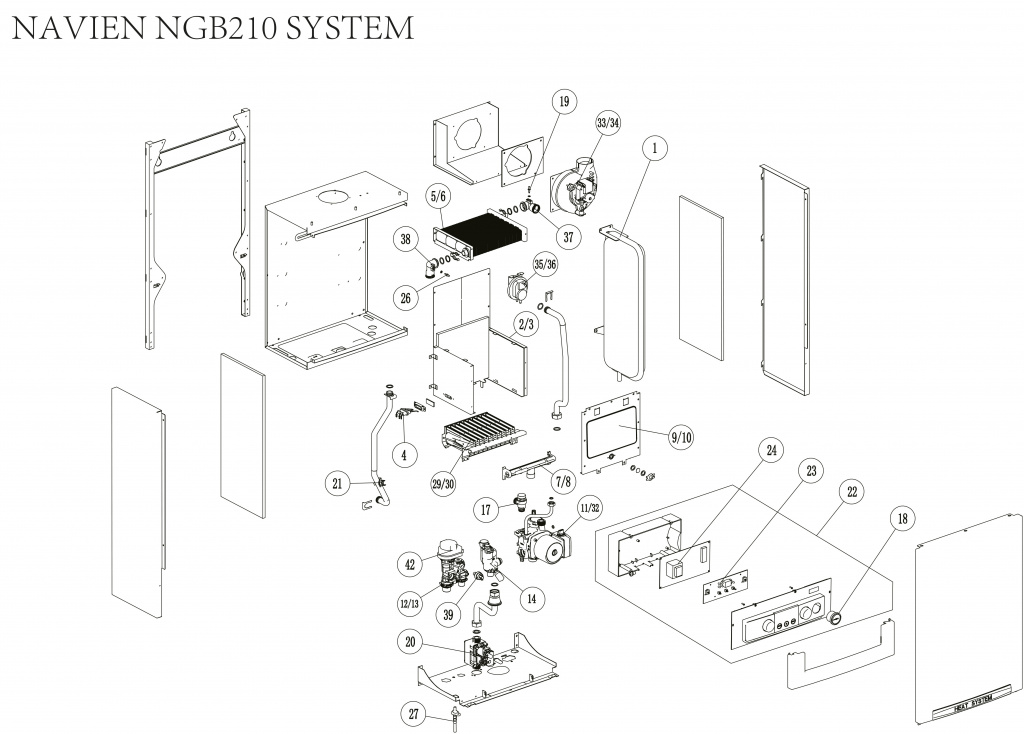

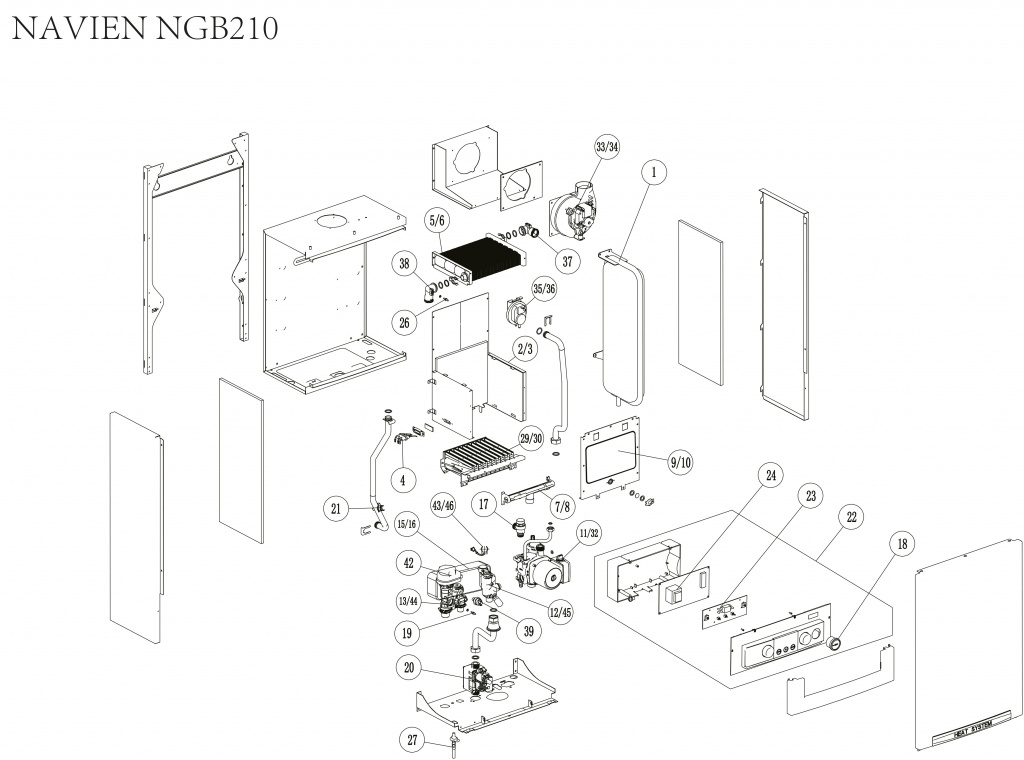

Взрывная схема котлов Navien Heatlux NGB210, NGB150, NGB210 SYSTEM

Схемы и инструкции 22 января 2026

No.	Артикулы		Нажмите на название детали, чтобы посмотреть цену и остатки	NGB210 13/16/20/24К	NGB210 32К	NGB210 SYSTEM 20/24Н	NGB210 SYSTEM 32Н	NGB150 13/16А	NGB150 20/24А
1	20024977В		Расширительный бак	•	•	•	•	•	•
2	30014643А		Крышка камеры	•		•
2	30034084А		Камера сгорания					•
3	30014644А		Крышка камеры сгорания (передняя) NGB150		•		•
3	30034087А		Камера сгорания						•
4	30009049А		Электроды розжига и ионизации	•	•	•	•	•	•
5	30013865А		Теплообменник основной	•		•
5	30032104А		Теплообменник основной 13-16кВт NGB150					•
6	30024001А		Теплообменник основной				•
	30023547А		Теплообменник основной		•
	30032105А		Теплообменник основной 20-24кВт NGB150						•
7	30030468А		Коллектор с форсунками на природный газ	•		•
7	30021375А		Коллектор с форсунками на природный газ 13-16 кВт NGB150					•
8	30029656А		Коллектор с форсунками на природный газ		•		•
8	30029269А		Коллектор с форсунками на природный газ 20-24 кВт NGB150						•
9	30014653А		Крышка камеры сгорания	•		•
9	30034096А		Камера сгорания					•
10	30014654А		Камера сгорания NGB150		•		•
10	30034101А		Камера сгорания						•
11	30019364В		Циркуляционный насос	•		•
11	30032106А		Циркуляционный насос NGB150					•	•
12	20040869В		Гидравлическая группа ГВС	•
	20062290А		Адаптер					•	•
	20065891А		Адаптер			•
13	20055157А		Адаптер					•
	20065880А		Адаптер				•
	20040783С		Адаптер	•
14	20065881А		Адаптер			•	•
14	20053317А		Адаптер						•
15	30019440А		Теплообменник ГВС NGB150					•
15	30019508А		Теплообменник ГВС		•
16	30019441А		Теплообменник ГВС	•					•
17	30028789А		Сбросной предохранительный клапан	•	•	•	•	•	•
18	30023797А		Манометр	•	•	•	•
18	30023796А		Манометр NGB150					•	•
19	30009362В		Датчик температуры ГВС	•	•	•	•	•	•
20	30020119А		Газовый клапан	•	•	•	•
20	30032202А		Газовый клапан					•	•
21	30011039А		Датчик по перегреву биметаллический	•	•	•	•	•	•
22	30024705А		Блок управления (контроллер) в сборе с панелью управления	•	•
	30034085А		Контроллер в сборе с корпусом и жгутом проводов NGB210			•	•
	30032152А		Контроллер в сборе С корпусом и жгутом Проводов NGB150					•	•
23	30019459D		Панель управления (плата с дисплеем) NGB150	•	•	•	•	•	•
24	30029349В		Плата управления NGB150	•	•	•	•	•	•
25	30019375С		Жгут кабельный	•	•
	30034145А		Жгут кабельный			•	•
	20062292А		Жгут кабельный (для блока управления с коннекторами) NGB150					•	•
26	30013292В	Датчик температуры отопительной воды		•	•	•	•	•	•
27	30024617А	Кабель питания		•	•	•	•	•	•
28	20058707С	руководство пользователя		•	•
	20066062А	руководство пользователя				•	•
	20062340А	руководство пользователя						•	•
29	30026434А	Горелка		•		•
29	30021678А	Горелка						•
30	30028871А	Газовая горелка NGB150			•		•
30	30011378А	Горелка							•
31	30002653А	Датчик контроля тяги Atmo 13-24A(N)						•	•
32	30023967В	Циркуляционный насос			•		•
33	30021858В	Вентилятор		•		•
34	30023538А	Вентилятор			•		•
35	30011541А	Датчик давления воздуха		•		•
36	30020008А	Датчик давления воздуха			•		•
37	20034886А	Патрубок обратки теплообменника угловой (пластик)		•
37	20024522А	Патрубок-адаптор ГВС				•
38	20024523А	Патрубок подачи теплообменника угловой (пластик)		•		•
39	30014860В	Датчик давления		•	•	•	•
40	30027093А	Датчик температуры				•	•
41	30034212А	Кабель				•	•
42	30020523А	Кран трехходовой		•	•	•	•	•	•
43	30034426А	Датчик расхода ГВС				•	•	•	•
44	20043673А	Адаптер			•
45	20040910В	Адаптер			•
46	30020528А	Датчик расхода ГВС		•	•
/	30023410А	Ремкомплект уплотнительных колец SATURN		•	•
/	30023411А	Комплект болтов и саморезов SATURN		•	•
/	30023412А	Комплект крепежных скоб SATURN		•	•
/	GXXX001954	Комплект для раздельного дымоудаления NGB210 (штаны)		•	•	•	•
/	30014310А	Датчик давления воздуха (маностат, прессостат)		•
/	30027935А	Коллектор с форсунками на сжиженный газ		•		•		•
/	20040785А	Прокладка		•	•			•	•
/	20006949А	Уплотнительное кольцо		•	•
/	20020129А	Уплотнительное кольцо NGB210		•	•	•	•	•	•
/	30033346А	Комплект с форсунками NGB150 13-16						•
/	30033348А	Комплект с форсунками NGB150 20-24							•
