    Взрывная схема КТП Navien HEATY-HUB 30k и инструкции с кодами ошибок

    Взрывная схема КТП Navien HEATY-HUB 30k и инструкции с кодами ошибок

    Взрывная схема КТП Navien HEATY-HUB 30k и инструкции с кодами ошибок
    Схемы и инструкции 12 января 2021

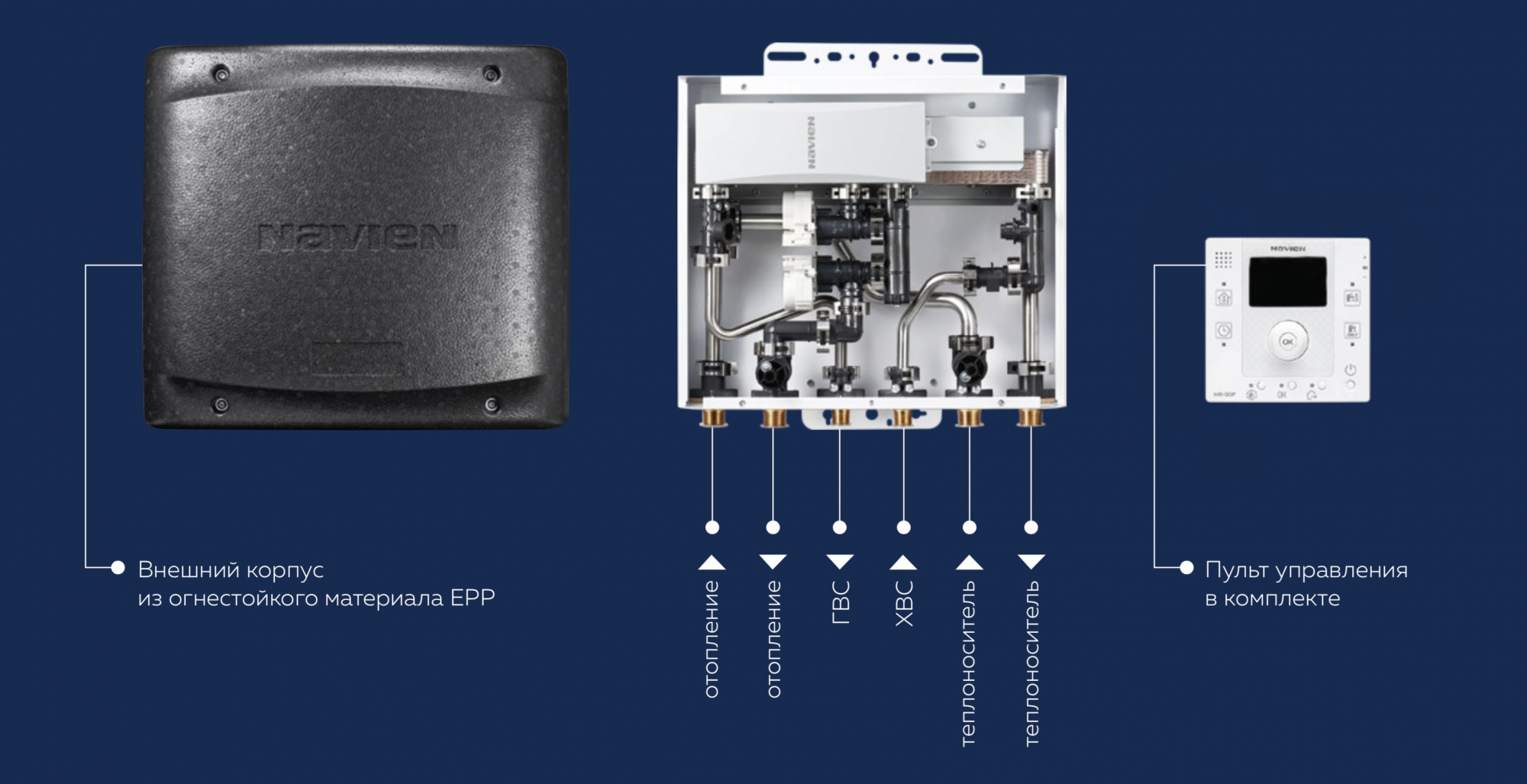

    Схема квартирного теплового пункта NAVIEN HEATY-HUB


    1 30020417A Теплообменник ГВС
    2 20036119A Кронштейн
    3 20042362A Основное покрытие
    4 20035921A Адаптер
    5 20035917A Адаптер
    6 20006954A Кольцо уплотнительное
    7 30016264A Циркуляционная труба
    8 20036085A Адаптер
    9 20006953A Кольцо уплотнительное
    10 30016262A Трехходовой клапан
    11 30020696A Трехходовой клапан
    12 20007858A Зажим-фиксатор "клипса"
    13 30016269A Фитинг контура
    14 30020406A Выходной адаптер
    15 30016277A Выходной адаптер с датчиком температуры
    16 30020639A Фитинг контура отопления с бойпасом
    17 20012771A Фланцевая гайка шестигранная
    18 20038757A Винт M4 X 10
    19 20038753A Винт M4 X 10
    20 30020407A Труба подачи отопления
    21 30020409A Выходная труба отопительной воды
    22 30020408A Обратная труба
    23 30020411A Патрубок-адаптор ГВС
    24 30020410A Трубка подачи ГВС
    25 30014294B Контроллер
    26 20007859A Трубный зажим D
    27 20017726A Зажим-фиксатор
    28 20009917A Резьбовой болт с круглой головкой
    29 20042364A Крышка
    30 20043018A Болт крепления передней части корпуса
    31 20032202A Крышка выпускного отверстия
    32 20032200A Крышка выпускного отверстия
    33 20042754A Нижняя часть корпуса
    34 20006540A Стропильный болт с резьбовой головкой
    35 20038838B Кронштейн крепления котла верхний
    36 20007643B Кронштейн крепления котла нижний
    37 20036699A Кронштейн предотвращения утечки
    38 20035976A Передняя часть корпуса
