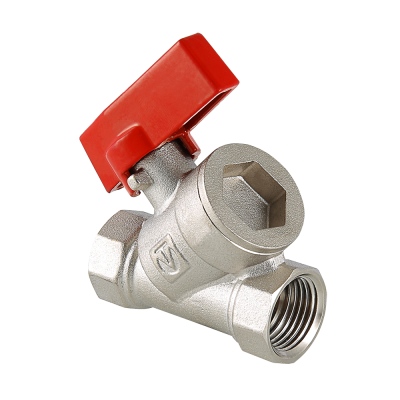

Кран шаровый с цельным корпусом 1/2" вн-вн Valtec. VT.290.N.04

Кран шар. с цельным корпусом 1/2" вн.-вн


(VT.290.N) Наиболее уязвимым местом традиционных шаровых кранов является соединение полукорпусов. Как правило, они выполняются короткой (две–три нитки) метрической резьбой при шаге 1,5–1,25 мм, дополнительно фиксируемой клеем-герметиком.

Нередко уже при сборке в стенке корпуса возникают напряжения (результат превышения монтажного момента либо некачественно выполненной резьбы), которые в дальнейшем приводят к появлению усталостных трещин, разрушению изделия.

При монтаже к крану прикладывается весьма значительный крутящий момент, а при эксплуатации на корпус могут передаваться от трубопровода значительные осевые нагрузки и изгибающие моменты.
Еще до установки кран может подвергаться ударным нагрузкам (тряска, падение), которые способны привести к растрескиванию хрупкого герметика. Гораздо надежнее арматура, корпус которой не ослаблен соединением.

Шаровой кран с цельным корпусом VT. 290 – разработка конструкторов VALTEC. Ось его шарового затвора развернута от оси крана на 45°.
Затворная камера лежит вне оси соединяемых трубопроводов и закрыта резьбовой пробкой, вывинтив которую, можно извлечь, прочистить, заменить любой элемент крана – шток, шаровой затвор, седельные кольца.
По гидравлическим характеристикам модель лишь немногим уступает обычным полнопроходным кранам.
Так, коэффициент местного сопротивления крана VT.290 с условным диаметром 1/2" составляет 0,55, у крана обычной конструкции – 0,26.

Пробка и цельный корпус крана выполнены из латуни методом горячего штампования, защищены никелевым гальванопокрытием.
Резьба присоединений – внутренняя.
